MessageSujet: contruction alimentation ATX   Ven 26 Mar - 21:21

alors voila comme je l'ai dit je me construit une alim de labo avec une alim ATX de PC de 200 W

donc j'ai une ou 2 questions car je vais demain matin acheter les composants qui me manque

donc alors voila j'ai un interupteur ce qui m'alume l'alim ( enfin ce qui lance le ventilo et le courant ) j'ai aussi un voyant qui s'alume que je branche le cable mais je voudrait mettre une led pour montrer que le courant circule bien j'ai des led rouge mais voila je ne sais pas si je les alimente avec du 12 v ou du 3.3 v et j'ai des resistances de 15 kohms et de 220 kohms les quelles conviendrait le mieu ?

et esce que pour une alim ce genre de trucs irait :

Borne universelle isolée Ø 4.
Bouton imperdable.
Perçage Ø 6. Existe en 6 couleurs*.

c'est la reference sur le catalogue du magazin ou je vais demain

excuser pour l'hotographe parce que je sais que j'ai fait des fautes mais je voit pas ou ....
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: contruction alimentation ATX   Ven 26 Mar - 21:25

Ben t'as qu'à l'alimenter en 5V avec une résistance de 220 ou 330 ohms et ça ira bien Wink

Wé, des fiches bananes classiques koi Smile

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Ven 26 Mar - 21:52

oké merci je vais voir et si j'ai asser de tune je vais acheter de quoi faire le chrony de G-man
Revenir en haut Aller en bas
Jere95
Nouveau


Masculin Nombre de messages : 17
Age : 22
Localisation : Alsace
Emploi/loisirs : Judo
Humeur : Cool
Date d'inscription : 28/03/2010

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 1:19

Bonjour je suis surment un noob mais est ce que quelqu'un pourrait m'expliquer se qu'est une baterie de labo?
Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 13:20

Eu une alim de laboratoire c'est une alimentation qui te délivre plusieurs voltage positifs et négatifs

eu encor une question : je vais mettre 2 ports USB mais a quel voltage je les relient et est ce que il faut que j'y mette une résistance si oui de combien si une des 2 dont j'ai parler dans mon premier post ça mévitera d'en racheter

merci
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 15:27

Pas de résistance et c'est du 5V, regarde le brochage d'un port usb sur le net avant d'inverser la polarité et de cramer le premier truc que tu branchera dessus Rolling Eyes

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 16:21

d'accord je pense que de toute facon il n'y a que 2 fiches a utiliser ?

oui c'est du +5V mais 23A ca va quand même aller ? ou sinon il y a +5VSB en 2A je prend la +5V en 23A je pense ?
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 16:27

Oui c'est les 2 pin extrêmes sur le connecteur Wink

Osef des A, tu te prends sur le +5V normal, un port usb c'est 0.5A max Rolling Eyes

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 16:33

oké merci

le magazin était fermer l'autre jour donc mercredi j'espere, la je coupe ca qui a pas besoin et je met de la gaine thermo au bout ca va aller niquel !!

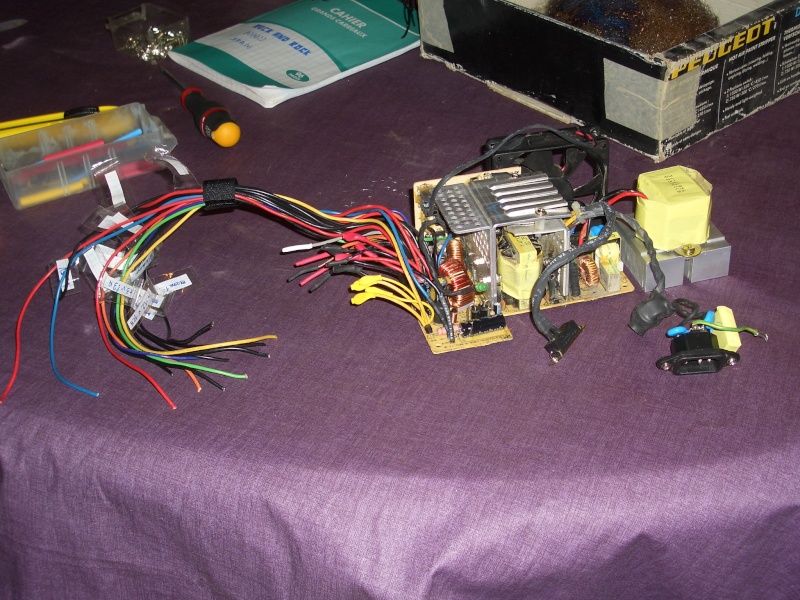

ca donne ca pour le moment

Revenir en haut Aller en bas
alexx'
Accro de l'atelier
Accro de l'atelier
avatar

Masculin Nombre de messages : 2871
Age : 22
Localisation : alsace/haut rhin
Emploi/loisirs : collegien
Humeur :
Date d'inscription : 04/01/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 18:11

Tu arrive au moins a l'allumer ? :p
Car il suffit de relier de fils ensemble normalement mais je me rappelle plus lesquelles (de souvenir le vert avec le noir ou gris mais vaut mieux vérifier Wink
Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 18:27

ouai ouai pour mon alim c'est le vert et un noir et puis je vien de la démarer pour voir si tous marchait bien et tous marche bien
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 18:32

Pour la énième fois: http://aquaohm.xooit.fr/portal.php?pid=7 Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 18:38

ouai moi je l'ai encore dans ems favoris pour le moment merci .
Revenir en haut Aller en bas
alexx'
Accro de l'atelier
Accro de l'atelier
avatar

Masculin Nombre de messages : 2871
Age : 22
Localisation : alsace/haut rhin
Emploi/loisirs : collegien
Humeur :
Date d'inscription : 04/01/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 20:50

Question un peu hs : a quoi sert le -5 et -12 V ?
Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 21:17

soit a faire des tention "exotique " demande a bidul pour les exemples

ou le prof de physique m'avait dit que pour certain trucs il fallait des tention négatives ou pour certain calculs mais y m'en a pas dit plus
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: contruction alimentation ATX   Dim 28 Mar - 21:51

A quoi ça sert dans un pc ou dans un labo ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Lun 29 Mar - 18:45

a alimenter Rolling Eyes mais les aplications des tentions négatives c'ets peut etre pas evident pour tous le monde
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: contruction alimentation ATX   Lun 29 Mar - 20:27

Ben c'est assez peu utile le négatif, ça sert notamment quand tu utilise des AOP par ex Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Lun 29 Mar - 21:24

D'accord merci je demende plus precisément au prof mercredi

Et une question c'est quoi le +5 VSB ( 2A ) et a quoi ca sert ?
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: contruction alimentation ATX   Lun 29 Mar - 21:29

Le +5V SB c'est le +5V standby qui sert à alimenter les périphériques usb même quand le pc n'est pas allumé, ça permet de pouvoir démarrer le pc en cliquant ou avec le clavier par ex Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Lun 29 Mar - 21:48

donc enfaite pour l'USB que je t'avais demander un ou 2 post plus haut je peut le mettre sur le 5 VSB ou le 5 V normal c'est jusqua que avec le normal j'ai 23A et plus de puissance ?
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: contruction alimentation ATX   Lun 29 Mar - 21:57

Ben tu peut le mettre sur le 5V SB mais pas plus de 4 ports koi Rolling Eyes

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Mar 30 Mar - 18:35

ouai ben de toute facon c'est un simple brancheemnt de 2 ports
Revenir en haut Aller en bas
gusthegoboss
Mac'Gyver
Mac'Gyver
avatar

Masculin Nombre de messages : 1515
Age : 26
Localisation : Paris
Emploi/loisirs : Labo, Chimie, Bricolage, Electronique, Web
Humeur : Underground
Date d'inscription : 23/06/2008

MessageSujet: Re: contruction alimentation ATX   Mer 31 Mar - 1:48

Lol avec les petites étiquette sur les différents fil j'ai fait exactement la même chose quand j'ai fait mon alim !
Par contre j'avais désouder les fils c'est moins galère que mettre des gaines thermo
Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: contruction alimentation ATX   Jeu 1 Avr - 18:44

c'est sur c'est vraiment plus simple la gaine thermo !

alors la j'ai finit les plan pour la facade donc j'aurai sa la semaine prochaine j'ai acheter les douilles bananes ainsi que tous ce qui faut pour faire un chrony ( je vous presente ca bientôt )

voila je vais reposer un question dans pas longtemps le temps de prendre des photos ( j'editerer )
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: contruction alimentation ATX

Revenir en haut Aller en bas

contruction alimentation ATX
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Alimentation/Alim/Secteur/Adaptateur
» alimentation 12 V 30 ampères pas chère..
» Alimentation des Servos via UBEC
» Alimentation d'ordinateur transformée par ESTIRIO
» Des infos sur ses regime,l'alimentation,les exercices etc...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Brigole forum :: Divers :: L'Informatique-
Sauter vers:
