 petit coilgun

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: petit coilgun   Mer 14 Mar - 0:54

Bonjour,

Pour mes début du coilgun je voudrai commencer par un tout petit, j'ai quelques composants dispo facilement.


la bobine est toute petite, le fil fait même pas 1mm ...

mais je ne sais pas comment commencer lol

est il possible déjà avec ce matériel d'en faire un petit. avec de petit condo une petite bobine une vielle batterie 6V de voiture téléguidé.??
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Mer 14 Mar - 1:37

Owi, on a un wouinneur là What a Face

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: Re: petit coilgun   Mer 14 Mar - 13:57

C'est pas bien de se moquer .... Neutral
Je veux juste faire un petit model pour voir le principe et en faire un plus gros par la suite avec les gros condo d'allim de pc. j'en ai une tonne dans un carton qui sert a rien ..

hum ... et si non ???

est ce que cela peut fonctionner avec du petit condo ? genre 16V 2200µF
un batterie 6.0V, des inter, un bouton poussoir, ... j'ai tout ce qui faut je pense.
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Mer 14 Mar - 14:03

C'est surtout par rapport à l'orthographe, la ponctuation, le "lol", etc...

Non, il faut au moins une cinquantaine de volts notamment à cause de la résistance de la bobine.

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: Re: petit coilgun   Mer 14 Mar - 14:37

Ok, désolé pour l’orthographe ...

Bon, on va faire directement avec des gros alors.

J'ai des 200V 470µF il en faudrait combien?

Edit:
Je viens de voir sur un projet de ce forum, l'utilisation de plusieurs petit condo.

Tu me dit 50V environ donc si je peut utiliser:
2 x 16V 2200µF
3 x 10V 2200µF

= 62V
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Mer 14 Mar - 15:24

J'avais fait 2 excel pour calculer l'énergie en fonction des associations de condos: http://biduleohm.free.fr/fichiers/calcul_energie_condos.xlsx et http://biduleohm.free.fr/fichiers/calcul_energie_condos_-_v2.xlsx Smile

Mais ça fait super longtemps que je m'en suis pas servis et je ne sais plus exactement ni comment on s'en sert ni la différence entre la V1 et V2. Les infos sont dans un topic sur le forum mais avec la recherche fa...

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: Re: petit coilgun   Mer 14 Mar - 15:30

Merci pour ton aide, je vais regarder sa.
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Mer 14 Mar - 15:33

J'ai regardé et il permet de calculer la capacité, la tension et l'énergie pour X chaines en // de Y condos en série pour chaque chaine. La V2 est identique sauf qu'elle incorpore le calcul de l'ESR en plus Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: Re: petit coilgun   Mer 21 Mar - 21:53

J'étudie le schéma du chargeur a 5 composants.
Pour la résistance je ne sais pas la quel mettre.

J'ai une tension de 6V (battery NiCd)


Le banc de condo en série fait un total de 80V 2200µF. ( Qui sera remplacé par la suite par des 200 V en parallèle )

Revenir en haut Aller en bas
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: Re: petit coilgun   Dim 8 Avr - 19:52

Re,

J'ai construit le chargeur avec les condo inter et bobine, le truc est que les condo se charge a puissance égale de la batterie....

cela viens du npn ?
voici le montage.

Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Dim 8 Avr - 20:35

"J'ai construit le chargeur avec les condo inter et bobine, le truc est que les condo se charge a puissance égale de la batterie...." et en français ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: Re: petit coilgun   Dim 8 Avr - 20:59

oui vue comme sa ... je reformule.

Pourquoi mes condensateurs se charge a environ 6V (valeur de la batterie). au lieu des 80V ?

Est-ce que mon montage est correct ?
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Dim 8 Avr - 21:16

Ben c'est que ton montage n'oscille pas, c'est ce que je reproche aux oscillateurs libres. Un bon vieux 555 et rulezzz Smile

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: Re: petit coilgun   Mer 11 Avr - 19:23

J'ai retrouver un NE555N d'une alarme fabriqué il y a 15ans ... Je le savais que sa me servirait un jour . Laughing

A tu un schéma a me conseiller ?
(un simple avec pas trop de composants)
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Mer 11 Avr - 20:37

google --> alim coilgun ne555

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Kriska
Nouveau


Masculin Nombre de messages : 20
Age : 33
Localisation : france
Emploi/loisirs : informatique
Humeur : cool
Date d'inscription : 14/03/2012

MessageSujet: Re: petit coilgun   Ven 20 Avr - 17:50

J'ai trouver plusieurs montages, pour le NE555, mais n’ayant pas tous les composant je me contente du premier montage.

J'ai vue sur le forum, qu'avec une résistance de 1k cela fonctionne.
Mais pour moi, toujours le même résultat, les condensateurs se charge à un peut plus de 6 Voltes.

Pareil avec un condensateur de 200V 470µf au lieu de mes 10V 2200µf (x8)

Je vais tester avec un autre transistor et vous donne le résultat.

edit:

Voila avec un npn C5763 en chargement, il y a le sifflement, et le voltmètre affiche entre 18V et 19V. et baisse de 1v par seconde
Par contre interrupteur de la batterie sur 0, le condensateur a une tension de plus ou moins 6V ... et baisse aussi rapidement...
Revenir en haut Aller en bas
Supernours
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 236
Age : 21
Localisation : Paris
Emploi/loisirs : Electronique
Humeur :
Date d'inscription : 28/01/2011

MessageSujet: Re: petit coilgun   Ven 20 Avr - 20:58

Déjà tu as connecté la sortie + du chargeur au - de la banque de condos donc ils ne risquent pas de charger (/!\ PAR CONTRE ILS PEUVENT EXPLOSER /!\ donc rebranche les bien : le - est le côté avec la bande blanche) et deuxièmement tu les a mis en série alors qu'il faut les mettre en dérivation à part si tu compte atteindre plusieurs milliers de volt avec ce chargeur.
En espérant t'avoir aider ^^
Revenir en haut Aller en bas
http://coilgun.olympe.in/
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Ven 20 Avr - 21:01

Bon pour faire simple: une photo, un schéma, bref un support ! merci.

Je cherche même pas à comprendre quand c'est des phrases à rallonge comme ça, alors qu'avec un schéma c'est réglé en 3 sec...

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Supernours
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 236
Age : 21
Localisation : Paris
Emploi/loisirs : Electronique
Humeur :
Date d'inscription : 28/01/2011

MessageSujet: Re: petit coilgun   Ven 20 Avr - 21:10

Si tu regarde sa première photo bidule tu verras qu'il a mis les condos en série : il faudra donc des milliers de volt pour les charger.

De plus sur cette même photo on voit qu'il à connecté la sortie + de son chargeur au - de sa banque de condos.

Ils ne pourront donc pas charger. De plus, c'est dangereux.

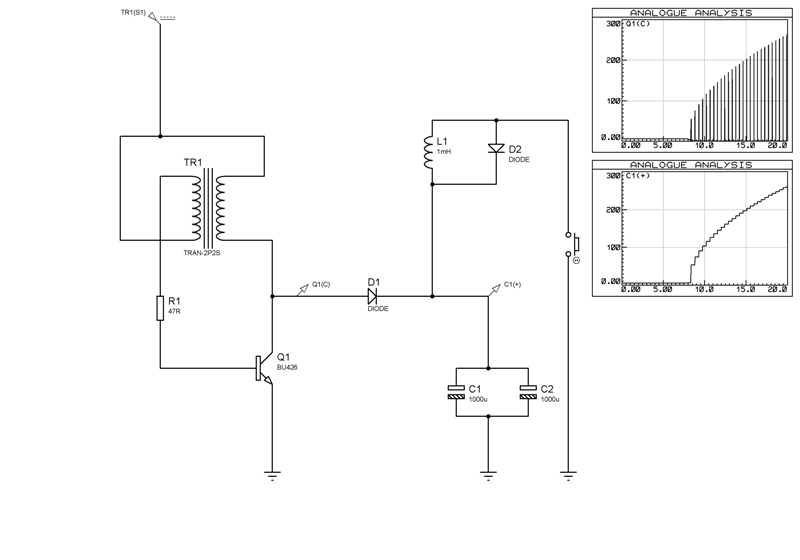

Si tu as du mal à situer le schéma sur sa photo le voici :
Revenir en haut Aller en bas
http://coilgun.olympe.in/
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Ven 20 Avr - 22:16

Je ne me base pas sur un truc qui a été posté y'a je ne sais combien de jours... son truc a probablement changé depuis.

Et non, il ne faudra pas des milliers de volts, les condos ont une tension de 10 V (et ont l'air bien chinois en passant...)

Je m'interroge toujours sur l'utilité de L1. Par ailleurs y'a pas de diode de roue libre côté transos de TR1... je ne vois pas non plus où la tension est censée se multiplier (certes, TR1 va apporter une surtension mais de là à charger les condos à plus de 20 ou 30V...)

Bref, ce montage c'est n'importe quoi en fait. Y'a plus simple et plus efficace...

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Supernours
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 236
Age : 21
Localisation : Paris
Emploi/loisirs : Electronique
Humeur :
Date d'inscription : 28/01/2011

MessageSujet: Re: petit coilgun   Ven 20 Avr - 23:44

Ah excuse moi je croyais que c'était des condensateurs d'appareil photo jetable comme on en voit souvent pour ce type de coilgun (je crois qu'ils tournent aux alentours de 120V et ont la même tête).

L1 c'est la bobine du coilgun.
Ici c'est le montage complet du coilgun selon Chyneuze.

Et sinon je peux t'assurer que dans de bonnes conditions et avec des composants optimisés et performants ce montage peux charger une banque de condensateur de 200V et 4000uF, certes lentement, mais ça marche.

En tous cas on est tous les deux d'accord qu'un bon vieux 555 est beaucoup plus performant en l'utilisant avec un transistor de puissance et une inductance^^

Revenir en haut Aller en bas
http://coilgun.olympe.in/
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Sam 21 Avr - 1:12

Dans ce cas il a pas peur de se prendre le jus en appuyant sur le BP ni de détruire le BP vu le pic de courant qu'il se prend...

J'avais trouvé le schéma d'un chargeur qui peut charger plusieurs dizaines de milliers de µF à 500 ou 600V en quelques secondes... il utilisait juste un 555, un mosfet et une self Smile

Les condos de flash d'apj c'est toujours 80 à 120 µF et 330V Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Supernours
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 236
Age : 21
Localisation : Paris
Emploi/loisirs : Electronique
Humeur :
Date d'inscription : 28/01/2011

MessageSujet: Re: petit coilgun   Sam 21 Avr - 2:03

Oulah j'avais pas vu le BP mais il semblerait que notre ami soit suicidaire : charger les condos en connectant la sortie du chargeur au - des condos et utiliser un BP pas du tout adapté.

Le schéma dont tu me parle c'est celui que tout les gens qui approfondissent un peu les coilguns font Smile

C'est un schéma de ce type :


C'était celui-ci que j'avais utilisé dans mon dernier sujet ou je présentais un prototype de coilgun, mais il y avait un comparateur de tension histoire de stopper la charge une fois les condos chargés.

PS : merci pour les condos d'APJ je me souvenais plus ^^
Revenir en haut Aller en bas
http://coilgun.olympe.in/
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: petit coilgun   Sam 21 Avr - 2:20

Yep, un très approchant trouvé sur un site US Wink

Par contre je remarque qu'il n'y a pas de résistance talon en série avec les potars sur ce schéma et c'est pas bon du tout. La data du 555 recommande un minimum de 1k pour Ra et Rb. Il faudrait mettre 2 résistances de 1k et remplacer les potars par des 10k (et du coup mettre un condo de 10 nF au lieu de 100) Smile

La patte 5 en l'air c'est moyen aussi; un condo de 10 à 100 nF à la masse et c'est niquel Wink

La résistance de 10 Ohm ne sert pas à grand chose vu le courant de sortie max du 555 autant ne pas la mettre ou, mieux, la remplacer par une de 47 ou 100 Ohm (sauf erreur ça ne changera en fonctionnement normal) Smile

Bref c'est une bonne base mais un peu à l'arrache ^^

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Supernours
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 236
Age : 21
Localisation : Paris
Emploi/loisirs : Electronique
Humeur :
Date d'inscription : 28/01/2011

MessageSujet: Re: petit coilgun   Sam 21 Avr - 2:44

Un des meilleurs que j'ai trouvé sur le web est surement celui-ci :

Un mec a d'ailleurs construit le plus beau coilgun que j'ai vu avec ce chargeur :

Je suis vraiment impressionné par contre je comprend pas cette manière de tirer sur tout et n'importe quoi à la "incroyable expérience" ^^
Revenir en haut Aller en bas
http://coilgun.olympe.in/
Contenu sponsorisé




MessageSujet: Re: petit coilgun

Revenir en haut Aller en bas

petit coilgun
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Un petit dragon
» Presentation Sangohan-petit
» Petit dejeuner dans le parc
» Petit jeu pour enrichir son vocabulaire en lingala....
» Un petit 50 pour Lyon

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Brigole forum :: Vos Réalisations :: Electronique, Hig Tech, Taser, Coilgun-
Sauter vers:
