 Réalisation d'une CNC

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
Biduleohm
Modérateur
Modérateur


Nombre de messages : 8851
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Dim 15 Juil - 22:05

Les dominos c'est trop pratique pour les accouplements de ce genre :D

Tes perçages sont parfaits, bravo Wink
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Dim 15 Juil - 22:07

Oui j'ai fait tourner assez vite à la perceuse c'est bien droit. Je suis fière de moi Cool

Les moteurs et la carte sont maintenant commandé il n'y a plus que attendre.
Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Ven 20 Juil - 1:24

Alors voilà j' ai peut continué. j'ai fait quelques découpes et perçages :

Voici le morceau qui servira a l'entrainement de l'axe des :



L'axe des Z avance :



Et voilà les petit écrous qui tiendront les tiges qui tiendront eux mêmes les moteurs :



En parlant de moteur ils sont arrivés au point relais je devrais les avoir demain (ou plus tard ce matin ^^).


Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Ven 20 Juil - 21:01

Encore une petite photo des moteur presque montés complétement :



Et par contre je me rend compte que le couplage moteur/tige au dominos c'est pas top du tous vu que les trous à la perceuse à colonne c'est pas super précis je vais donc monté ça comme ça pour le moment et le premier pièces que je fabriquer seront des coupleurs du genre :



EDITER :

Alors j'ai commencer de fabriquer de petit coupleurs flexible avec ce que j'avais et pour le moment ça me semble bien :







Pour le moment la partie flexible est une carte de genre carte de crédit mais si elle n'est pas assez souple je la modifié.

Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Mer 25 Juil - 11:20

Nice Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Mar 21 Aoû - 16:38

Bon alors après quelques jours de vacances j'ai été heureux de voir que mon petit colis étais arrivé :



Bon d'accord il a fait plus de 12000km mais bon c'est arrivé en un seul morceau après 4 semaines ...



Il y a tous et ce soir on va pourvoir tester si j'ai le temps !
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Mar 21 Aoû - 21:01

De loin on dirait du chinois de bonne qualité, c'est le cas ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Mer 22 Aoû - 1:09

Ben franchement niveaux composants je c'est pas il y a juste les µC qui sont marqués Toshiba et niveau soudure et compagnie c'est nikel tous est bien droit il y a juste 3 condos Cms souder en speed entre un transistor et la patte d'un autre Cms mais sinon moi ca me parais propre ; Bon après ça fait pas tous mais bon c'est déjà ça je suis content.

Enfin dit moi si tu veut savoir autre choses ou si tu veut d'autres photos j'ai pas trop le temps de la tester en ce moment en faite je pense que je verrais ça a mon lycée j'aurais tous ce qui faut surtout niveau alim et ordi.
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Mer 22 Aoû - 1:22

Ok, nan c'est bon, c'était juste par curiosité Wink

Bon montage Smile

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Mer 22 Aoû - 1:22

Merci bien Wink
Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Lun 1 Oct - 20:46

Voila alors du nouveau et juste des photos et un remerciements au profs de Bts et aux Bts du lycée Montjoux qui on bien voulut me faire ces pièces :

Spoiler:


A ce jours j'ai tranquillement avancé dans le fait ou j'ai bientôt un châssis potable et j'ai recommander une carte de commande ( l'ancienne étant défectueuse... )
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Lun 1 Oct - 20:48

Cool :D

C'est quoi comme matériau ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Lun 1 Oct - 20:49

De l'alu.

Et il a été sablé.
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Lun 1 Oct - 21:23

Ah ok, d'où cet aspect Smile

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Lun 1 Oct - 21:34

Yes Wink j'ai aussi revu la taille de mon châssis de "teste" à la baisse j'ai fait pour pouvoir usiner sur la surface d'une feuille A4 ce qui me permettra de découper juste mes pièces pour mon châssis final.
Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Ven 9 Nov - 0:16

Alors, alors : vu que je suis en vacance et que j'ai eu accès à un combiné à bois j'ai pu recouper les pièces en bois de ma fraiseuse, elle sont beaucoup plus propre et j'en ai profiter pour réduire les dimensions

Voilà quelques photos du châssis "définitifs" sans les moteurs et l’entrainement qui vont peut être venir des demain :





Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Ven 9 Nov - 0:17

Super :D

Tu sais quand tu l'auras fini ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Ven 9 Nov - 0:27

Ben j’attends toujours ma nouvelle carte de commande et la je suis un peut pris de cour par le temps mais j'aimerais et j’espère que au moins les moteurs et l'entrainement sera finit dans une semaine et que tous soit finit ben je c'est pas je peut même pas te dire au mois près.
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Ven 9 Nov - 0:37

Ok, comme moi avec mes projs quoi xD ^^

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
san41
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 186
Age : 22
Localisation : Centre
Emploi/loisirs : Etude
Humeur : Bien :)
Date d'inscription : 14/05/2012

MessageSujet: Re: Réalisation d'une CNC    Ven 9 Nov - 15:37

Travail propre presser de voir en fonction =)
Revenir en haut Aller en bas
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Sam 29 Déc - 4:22

Donc j'en ai marre des carte Made in China qui n'arrive jamais et des carte de bonne facture hors de prix : Donc je me fabrique la mienne :D :

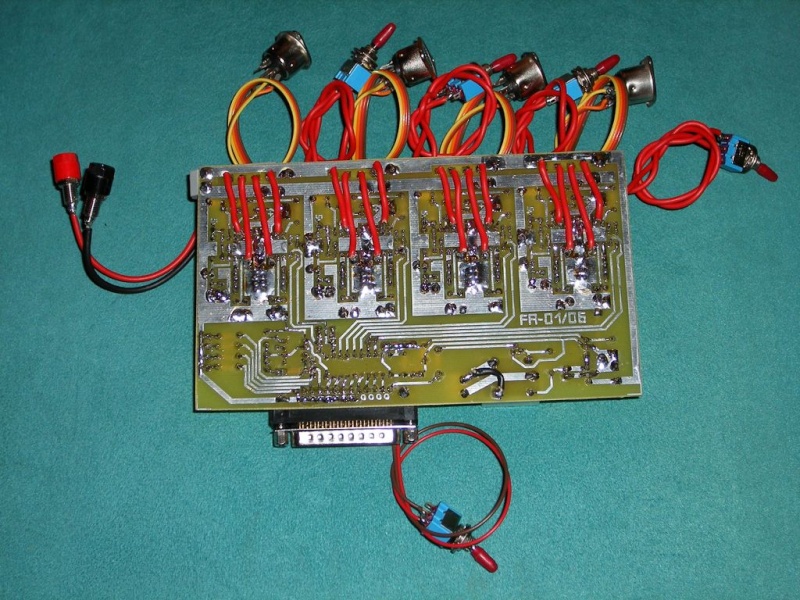

Une carte a base de 6208. Elle regroupe aussi bien la partie logique que puissance et sa réalisation semble assez simple.

J'ai reprit cette carte sur un site de CNC et la seul modification que j'y apporte pour le moment est un second pcb qui remplacera les différents pontage (+5V et Sortie de 6208=>moteurs) que vous pourrez voir sur les photos suivantes qui présente une autre réalisation de cette carte :




Ce second pcb servira aussi a fixé la carte sur un support.

Je réfléchit aussi à un montage qui superposerait un troisième étage qui serais la parti alimentation.

Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Sam 29 Déc - 4:37

Vraiment bien réalisée, t'utilises quoi comme matos pour faire tes pcb ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Sam 29 Déc - 4:51

Merci.

Alors j'ai eu la chance de récupérer dans la benne d'un CFA une grosse insoleuse à 4 néons UV mais sinon avant pour l'insolation j’utilisai juste une boite avec 4 néons normaux de petite taille.

Pour la révélation j’achète des sachets de perchlorate que je dilue

Et pour la gravure j'utilise le mélange Eau oxygéné, acide chlorhydrique et eau


Le but étant que une fois la CNC finit je puisse l'utiliser pour graver mes circuit ce qui m'éviterais de sortir tous les produits assez dangereux en plus.
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Sam 29 Déc - 5:15

Ok Smile

Perso depuis que j'ai une imprimante laser il faut absolument que je teste la technique du fer à repasser ce qui éviterait d'acheter du cuivre présensibilisé qui coûte un bras et un rein... jusqu'à maintenant j'ai testé les transferts (très long et micro-coupures à craindre), le feutre (long, crade, micro-coupure, pas cher mais échec total...) et j'en suis revenu à la plaque à bandes... mais si j'arrive à avoir un pcb de qualité grâce à cette technique ça serait génial :D bref, j'arrête de raconter ma vie même si ça peut intéresser du monde :p

Sinon pour la gravure y'a le perchlorure de fer qui est plus lent mais aussi moins dangereux que le mélange bourrin Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
mougp09
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 648
Age : 22
Localisation : Pennesières Haute-Saône 70190
Emploi/loisirs : pc pata moto bricolage
Humeur :
Date d'inscription : 24/07/2009

MessageSujet: Re: Réalisation d'une CNC    Sam 29 Déc - 5:32

Ben j'ai quelques boite de décalcomanie qui vont bien pour les retouche mais sinon pour le moment j'en utilise pas tant que ça du pcb et ouai comme tu dit tous les montage simple je fait sur plaquette à bandes ça m'évite de repasser pas ISIS et ARES plus tous ce qui va avec mais bon après ça dépend des conditions.

Je voulais tester le perchlo mais bon pour que ça marche bien faut beaucoup plus de matos ( mini pompe faut chauffer le bordel mettre dans une boite à la vertical ...) M'enfin ...
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Réalisation d'une CNC    Sam 29 Déc - 5:53

Pas besoin de graveuse pour le perchlo Smile

Toutes mes gravures je les ai faites avec du perchlo même pas chauffé dans un tupperware, c'est juste plus lent qu'avec une graveuse (facile à faire avec une pompe à air et un chauffage d'aquarium d'ailleurs) Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Contenu sponsorisé




MessageSujet: Re: Réalisation d'une CNC

Revenir en haut Aller en bas

Réalisation d'une CNC
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» Réalisation de Toys-Store-43
» Avis de marché - Vesoul (70) - restauration de textiles, de peintures de chevalet, d'oeuvres graphiques, d'objets de techniques et matières diverses, de céramiques et réalisation de mannequins pour vêtements pour les musées départementaux.
» Nouvelle réalisation châssis 1/24
» En image : réalisation d'un T-shirt avec flex
» réalisation d'une ombrelle

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Brigole forum :: Vos Réalisations :: Divers-
Sauter vers:
