Réalisation d'une CNC

\o/ je gagne quoi :D

Pas de merde et c'est plus propre

Ah ok

// wé, cette bande d'abrutis finis a changé le textarea par une iframe, du coup j'imagine que tous les events souris/clavier sont capturés en js pour être retranscrits dans le body de l'iframe ce qui m'a value la découverte de 2 bugs en un seul post l'autre jour... sans parler que mes bookmarklets ne marchent plus... pis bon, y'a tous les autres pb d'accessibilité en plus de tout ça... écrire dans le body d'une iframe, nan mais sérieux ><

Sinon j'avais déjà râlé dans ce topic là https://brigole.1fr1.net/t2522-logo-simens#67716 mais ça me démange d'aller envoyer un joli mp, voir un topic directement, aux admins sur le forum principal de forumactif pour dire ce que je pense de leur éditeur encore plus moisi que l'interface youtube (et faut le faire pourtant...) ><²

Désolé de pourrir [un peu] le topic mais trop c'est trop à un moment donné ><³

Bonsoir,

Alors toujours pas de grande avance mais bon ...

J'ai graver le PCB inférieur c' est pas forcement ce qu' il y a de mieux et de plus propre mais bon ça me permettra de faire les pontages de puissance proprement et de pouvoir fixer proprement la carte et le dissipateur ce qui n 'est pas prévu pour.

Je pense que une fois que j' aurais finit et testé la carte je ferais un dossier plus complet sur celle ci et j 'intégrerais un typon pour pouvoir faire ce PCB en double face ce qui améliorera pas mal de choses.

Vraiment propre, bravo

Boarf, du double face pour seulement quelques pistes ça vaut pas le coup, le multicouche ça roxxx :D

Juste comme ça en passant, je viens de remarquer que t'as 2 composants sur le même dissipateur; t'as vérifié que leur semelle est isolée électriquement ou alors qu'elle sont au même potentiel ? parce que je ne vois pas d'isolant élec (bon en même temps c'est dur à dire) et ça serait bête de cramer quelque chose au premier allumage...

Ben ils doivent avoir le même potentiel j' ai déjà allumé la carte et pas de fumée, mais à vrai dire les quelques montage de cette carte que j' ai trouvé sur internet les 2 régulateur sur monté sur le même dissipateur et sans isolant.

Mais oui par sécurité je vais quand même isolé. cette carte te la première carte un peut complexe que je réalise alors hier avant la première mise sous tension j' ai encore trouvé des problèmes alors que ça fait plusieurs moi que je l' admire de partout et que je revérifie tous ...

Ok, c'est des régu 78xx ? si oui pas de souci en principe vu que de mémoire la semelle est à la masse (check quand même hein...)

Oui, c'est dingue les erreurs qu'on peut laisser passer des fois. L'avantage d'avancer un projet sur plusieurs mois c'est d'avoir le temps de s'y repencher à tête reposée; bon ok y'a un tas d'inconvénients aussi, genre c'est lent (quand je repense à la première fois où j'ai décidé de refaire le tennis for two par exemple et qu'actuellement j'ai pas encore commencé la réalisation physique ça me démoralise un peu...) xD

Ouaip's 7805 pour le partie commande et un 7812 pour Le ventilo je croit.

Mais même des erreurs énorme genre genre un condo qui à pas la bonne valeur ou un pontage oublié...

J' ai tellement envie de la voir marcher cette machine j' avance pas mal sur le châssis aussi mais bon après la j' ai plus de quoi payer mes vis trapézoïdale mais ça c' est un autre problème.

Mais c' est le genre de projet quand tu t' y remet dessus même longtemps après t' es toujours autant motivé !

Ca arrive, t'inquiète pas, j'en ai fait des erreurs avant que ça marche parfois (bon quand l'erreur peut potentiellement cramer du matos rare et/ou cher tout de suite on fait bcp plus attention bizarrement ^^ mais là tu risques pas grand chose niveau coût, ptet les contrôleurs des moteurs ceci dit...)

Wé, en fait moi c'est par vague je dirais, genre là j'ai vraiment envie d'avancer sur le TFT alors qu'il y a quelques jours j'y pensais plus. Faudrait vraiment que je choppe les relais et les compos pour pouvoir commencer d'ailleurs, c'est un projet juste trop excellent par bien des aspects :D \0/

Ha oui a presque 20€ le 6208 on vérifie plusieurs fois mais pour le moment j' ai testé la partie commande et réglé l' intensité envoyer aux moteurs.

Oui après quand il commence a faire beau aussi tu a plus tendance a bosser sur des projets en extérieur et tu garde l' électronique pour l' hiver.

Wé, c'est sûr que j'attends toujours un WE de libre où il fait beau pour avancer sur l'armoire aussi, mais dans un avenir proche ça ne risque pas...

Oui je passe plus de temps a rentre le plan de soudure et le matos entre deux averse que à réellement souder ...

Sinon aujourd’hui' hui j' ai un peut avance sur les montants provisoires. J'ai acheter une défonceuse premier prix pour 20€ et pour le moment j' en suis plus que satisfait pas trop de jeux dans le bordel ca chauffe mais sans plus et j' ai même découpé de la tôle en alu (avec une fraise adéquates) et ca marche super bien !

On défonce un coté :


Puis l' autre :


On défonce pour que les chariots et les barres vient se loger proprement :


On pointe et on perce :


Et voila deux beaux montant près à être montés :

Sympa; ils seront en quoi les montants définitifs ? alu ? ça va faire un peu lourd vu la taille des pièces nan ? tu me dira plus c'est lourd et solide et mieux c'est ^^ bourrin powa

Ben je voulais les alléger en défonçant au milieu mais bon je me suis dit que ça ira très bien comme c' est la !

Eu en définitif je voudrait des montant en Nylon ou un PVC le but étant de pouvoir balancer du lubrifiant en faisant de l' alu sans que ça dérange donc pas de bois en final. J' attend mon aniv pour pouvoir acheter de quoi faire une belle table rainurés.

Ok

Lubrifie au fioul, tu vas voir, le bois aime bien...

Oui je pense qu' il va adorer

S'bête de payer un driver moteur 20€ alors qu'on peut l'avoir gratuitement :/

Source ?

Le site du constructeur en samples

Ah cool :D mais fallait le dire avant xD

Voilà deux ou trois photos du châssis qui avance toujours petit à petit :

De devant:


et de derrière :


Pour la carte j' ai ajouté un bon gros dissipateur ! Pour se faire on fixe déjà un morceau de carré qui est tenu par les petites tige fileter qui passe a travers tous les CI et les entretoises :

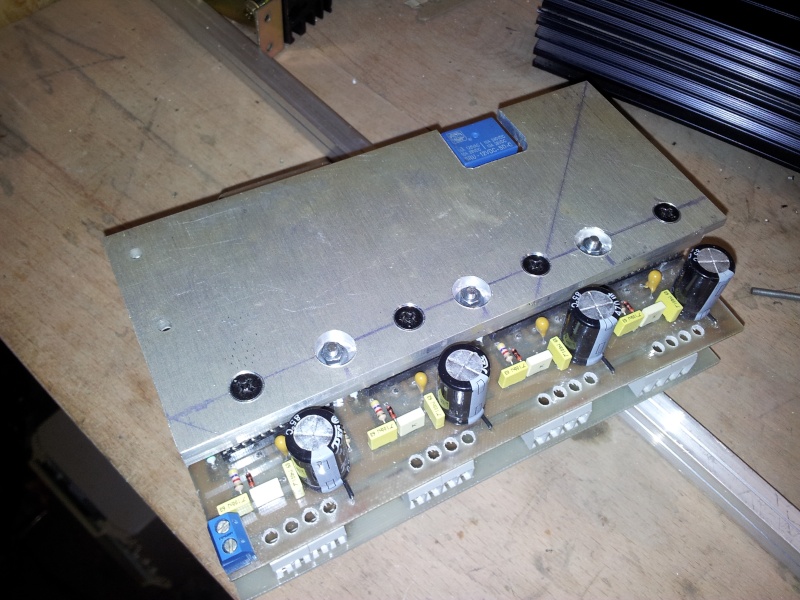

Ensuite on ajoute une tôle qui supportera le radiateur et qui relira les régulateur et reste :


Et pour finir on fixe le fameux dissipateur et voilà




Sur les photos on voit les circuits cintre mais c' est normal j 'avais un peut trop serrer les tige semble-t-il mais une fois quartes CI mis en place pour tester tous revient bien droit.

Pas mal le travail

Franchement presser de voir en fin de fonction que j'essaye de m'en faire une (je parle de la CNC )

Han la contrainte sur le pcb cay moche

Mais le dissipateur cay bôo

C' est arranger ça c' est parce que j' ai mit des CI que sur les support les plus au bord de la carte donc ça cintre au milieu mais je te remet des photos demain tu verra c' est tous droit !

Je sais, mais t'aurais pas dû serrer sans les CI, tordre un PCB a pour risque de rompre les pistes...

Bonsoir,

Mon projet de cnc repart doucement et les questions aussi.

J'ai commander les moteurs cartes de commande drivers ... de quoi bien avancer voir finir la partie électronique, mais j'ai besoin d' aide.

Mes driver support des moteur de 5A et tous mes moteur sauf un seul font 4A ou plus j' ai donc besoin de réaliser une alimentation car je ne veut pas mettre des alimentation à découpage.

Je cherche donc un moyen de réaliser une alimentation simple un minimum régulé qui dépote 5A sous 24V au max.

Je pense réaliser 3 alimentations séparer car une seul de 15A ça donne un truc monstrueux.

Voilà si vous avez des suggestions ..

Tu peux faire simple avec la version maouss du lm317 dont j'ai oublié la ref qui tient 5 ou 6 A sous une trentaine de volts ou tu peux faire plus classique avec un transistor de puissance genre 2N3055

Ce que je te conseille de faire c'est une alim normale 24 V 15 A (donc un seul transfo et une seule régu en tension) et y ajouter 3 sorties avec une limitation de courant à 5 A pour chaque, je pense que c'est le mieux et le plus rentable
