MessageSujet: [PATATOR] MGL 6cps Grenade laucher style   Lun 3 Sep - 0:24

Bonjour à tous et à toutes cheers

L'envie de fabriquer un patator m'a pris d'un coup ,comme ça, il y a 4 jours et faire un patator classique, que tout le monde a...moi veut pas.




Alors quitte à faire un truc qui pète, autant qu'il ait de la gueule non ?
Et c'est en voyant ça, que j'ai eu un flash, une révélation (heu faut que j’arrête de regarder retour vers le futur Embarassed )





Bref, tout d'abord, une chambre et un canon qui puisse se fondre dans le décor:



C'est un tube de 40 mm dans un réducteur 100/40 sur un manchon 100/100, terminé par un gros bouchon.



Pour éviter que la patate ne tombe dans la chambre quand on la pousse dans le canon, j'ai fait ça: un petit morceau de tube 40 collé dans le canon coté chambre. (sur l'image, ce n'est que posé)






Ensuite, l'allumage. Difficile à mettre en œuvre avec si peu de place, mais il semblerait qu'un piezo électronique convienne. Ce circuit provient d'un allume gaz électronique de supermarché.






Dans un premier temps les électrodes seront placées comme ceci pour les premiers tests.



Le premier tir est très concluant et la patate part avec une asses bonne portée (100m tir à 20° horizontal) le dosage est très pointilleux car la chambre est petite, et donc trés rapidement saturée en gaz ...Mais la solution de la seringue convient parfaitement. On remplit une grosse seringue de gaz, puis on injecte ce gaz dans la chambre, ce qui permet d'avoir toujours le même dosage de gaz.



Enfin, la chambre une fois la sous couche de peinture posée.






Le bouchon de 100mm est orné de faux tubes. Ce sont des tubes de 40mm découpés sur la longueur puis collés seulement au bouchon pour que la chambre reste démontable







Ce qui donne ça avant la peinture



C'est moche pour l'instant, c'est normal.



Maintenant, la poignée. Deux équerres découpées et rivetées ensemble, puis une poignée d'une vieille m4 emboitée et collée à la colle chaude sur l’équerre du bas.

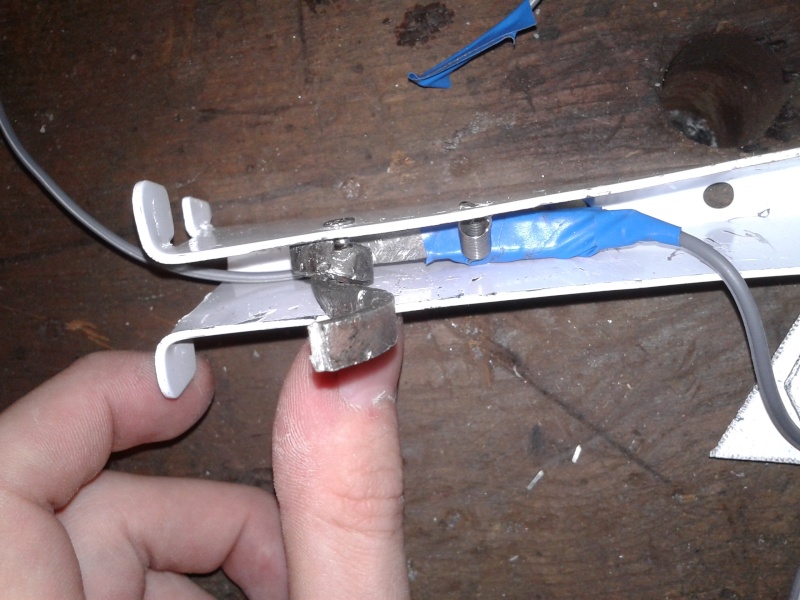

Le système de contact électrique est vraiment tout con. De simples attaches parisiennes sont mises en contact par une gâchette faite en fer carré forgé à froid et retenu par un ressort extensible.






La poignée une fois terminée. l'alimentation sera une pile 1.5volt qui se placera dans la poignée et donc sera accessible facilement.






La crosse: c'est une crosse d'origine de M4 ICS adaptée grâce au trou emmanché par un tube, qui sera lui même riveté dans un autre tube .

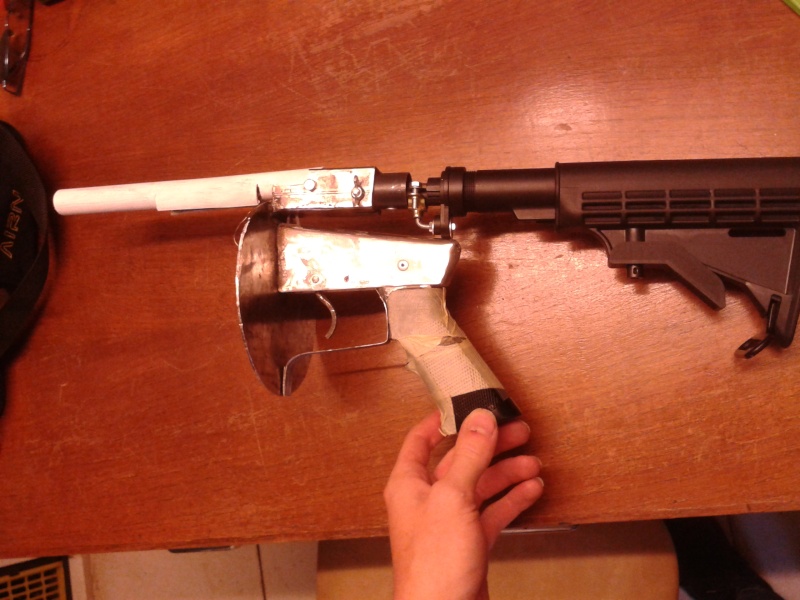

Maintenant, il faut assembler la crosse et la poignée à un disque.







Voila, maintenant que les pièces sont faites plus qu'à souder. j'ai assemblé la crosse et le tube carré avec un écrou oreille de lapin pour que ce soit démontable rapidement, comme sur le vrai.
Le tube irl blanc que vous voyez dissimule le circuit électronique vu précédemment. Il faut savoir qu'il ne faut jamais placer ce type de circuit dans un tube acier même si vous isolez parfaitement le circuit, la bobine créera un champs magnétique conduit par le tube ce qui grillera instantanément le circuit. (Source: expérience personnelle .Le problème m'a été expliqué par un ingénieur en électronique)







Voici le patator peint. Le gros cylindre entre la chambre et le canon est fait d'un fer plat soudé sur d'un disque d'acier .
A gauche, en blanc,c'est un tube de 40 chauffé au décapeur thermique puis emmanché sur le canon, sur lequel est vissé un rail 22mm permettant la fixation d'une poignée.
Le coude noir en haut permet de venir y emmancher le tube irl blanc.






J'ai remplacé les électrodes par un simple câble pour que l’étincelle, de2mm, se situe à 1/3 de la chambre.









cheers TAANAAAAAAAAAA!!! cheers


J'espère qu'il vous plait, en tout cas, j'aime bien son style old school.

Voili voilou. Je vous remercie d'avoir lu mon sujet sur mon premier patator.

N'hésitez pas à commenter, critiquer, approuver, désapprouver ,enfin tout ce qui vous passe par la tête, j'adore les commentaires. cheers
