 High Voltage: Howto

Aller en bas
+9
luka
Vinki
Biduleohm
guya
sacou
Brigole
Sylvain
G-man
chyneuze.stb
13 participants
Aller à la page : 1, 2, 3, 4  Suivant
AuteurMessage
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 5:29

Je tien a précise que les montage proposé son a titre indicatif, il ne sont pas fix et peuvent être modifier selon les besoin de chaque un.
Le Haut Voltage est dangereux! Surtout pour les personnes cardiaque et épileptique!
Donc je tien à préciser que Nous, le forum, l'hébergeur et moi même ne pourront être tenu pour responsable d'une mauvaise manipulation ou utilisation.


Ceci dit! Bonne Brigole et sachez que: "La HV c'est bien!" ^^


Donc je vous proposerai la réalisation de 3 montages! Le premier sera raisonable on, ne montera que vers les 2 voir 5KV Max avec un Ampérage trés faible (donc si vous touchez, c'est pas grave c'est approximativement comme les Tapette électrique a moustique.

Système N°1: Double Etage de transformation

Donc comme le l'ai précisé précédemment, on obtiendra environ 2KV à 5KV pulsé a environ 2 pulses pars seconde.

Schéma:
High Voltage: Howto Alumeurpatator
Donc tout les composants sont listé sur le schéma. Permet de faire des arcs électrique de plus de 7mm Wink
On peut trouver tout ces composant à très bas prix à eComposants (cliquez ici)

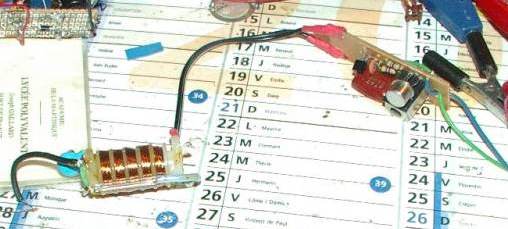

Photo:
High Voltage: Howto MiniFlyback1

Video (un peut sombre la video je men excuse, c'est que moi, mes bidouillages, je les fait à partir de minuit :D):


Système N°2: Driver Flyback/THT simple!

Un montage super simple permettant de driver un THT/Flyback avec très peu de composant.
Attention HV! on peu monter a plus de 10KV, même si l'intensité reste faible cela peut être dangereux!

Schéma:
High Voltage: Howto Flybacksimple
Donc TR1 c'est le Flyback! les 2 bobine relier au circuit son fait a la main autour du ferrite du Flyback: 5 à 8 tours chaque.
Q1: Transistor NPN de puissance.
R1: Comprise entre 10 et 300 Ohm selon Alim du montage et type de Q1.
NB Exclamation : Gros Radiateur sur le transistor indispensable!!!! Exclamation
On peut trouver tout ces composant à très bas prix à eComposants (cliquez ici)

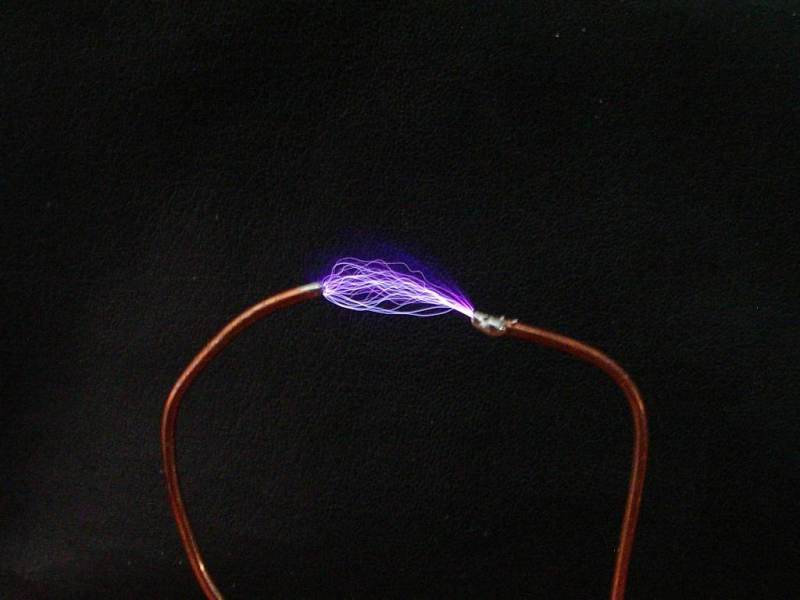

Photo:
High Voltage: Howto FlyBack_V2MINI

Video:



Système N°3: Driver Flyback/THT amélioré!

Un autre montage un peut plus compliqué permettant de driver un THT/Flyback avec très peu de composant.
Attention HV! on peu monter a plus de 10KV, même si l'intensité reste faible cela peut être dangereux!

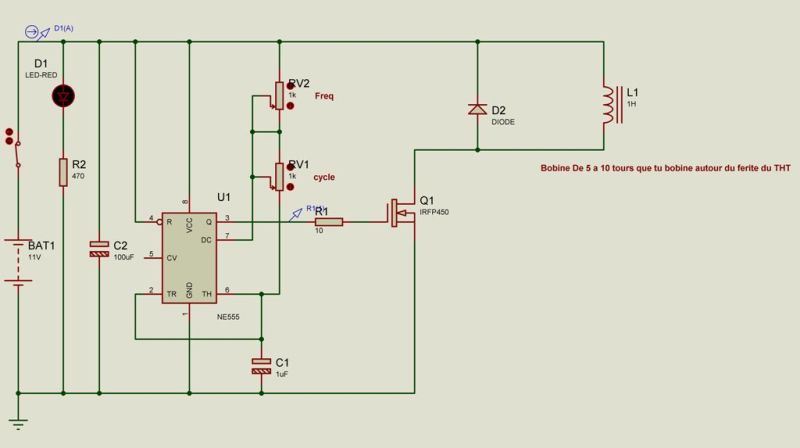

Schéma:
High Voltage: Howto Flybachschema
Donc tout les composants et indications sont listé sur le schéma.
NB Exclamation : Gros Radiateur sur le transistor indispensable!!!! Exclamation
On peut trouver tout ces composant à très bas prix à eComposants (cliquez ici)

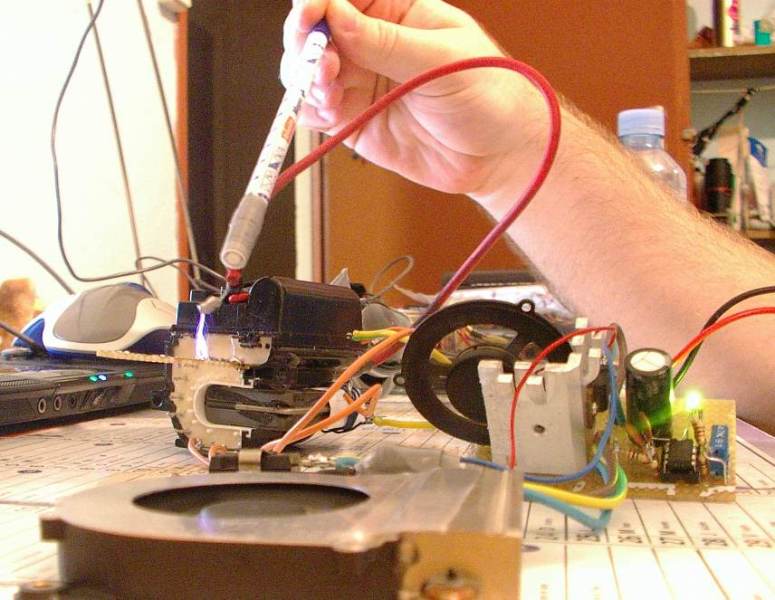

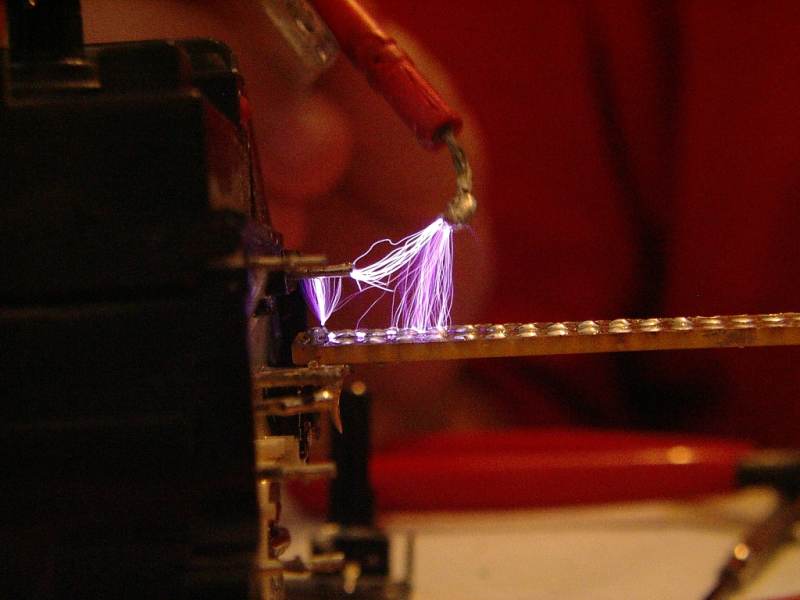

Photos:
High Voltage: Howto FlyBackCharge1

High Voltage: Howto Flyback

Video:


Donc pour plus d'information je conseille d'aller voir mon site chynehome et d'aller sur "Hack & Mods Perso". Cool
Il y a aussi mon Blog pour d'autre info! Wink

Donc j'espère que ces infos vous aurons été utiles et si vous avez des questions, n'hésiter pas!


Dernière édition par chyneuze.stb le Mer 9 Juil - 8:18, édité 2 fois
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 11:38

Haaan ca déchire tout ca ! En plus j'ai récuperé un flyback y'a pas longtemps (par contre il a l'air un peu vieux mais bon...)

Le premier schéma m'interesse pas mal, par contre c'est quoi le transfo de néon ? C'est un ballast ? Sur ta vidéo il est pas bien gros quand meme oO D'ailleurs question, sur le schéma de ce circuit, les condos ce sont des polarisés ou l'inverse ?

Et pour le tht simple c'est révolutionnaire de le faire tourner sur du 9v ! Par contre quel est l'interet de fabriquer le circuit avec le ne555 si c'est le meme résultat ?
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 12:03

Le transfo de néon c'est un inverter (les transfo utilisé dans les néons de tuning par exemple).
Les condo sur ce circuit son non polarisé Wink

Non on a pas le même résulta, l'avantage du montage a NE555 on peut monté au en fréquence et avoir de beau plasma Wink

PS: les testes on été fait avec une batterie de 11V, donc les résulas au niveau des arc sont pas superbe.

HS: Ah la la... cela devient embêtant le problème du forum, on a du mal à lire...
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 12:10

Beuh, y'a pas de probleme la ? Enfin moi des fois je me retrouve avec une page toute blanche, c'est assez chiant, surtout quand c'est au moment ou tu post...

Je vois pas ce que c'est cet inverter, j'ai jamais vu ca, meme avec u néon de tuning oO

A moins que ce soit le petit transfo avec une dizaine de pates ?
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 12:26

oui Wink c'est sa Wink 2 pates de sortie et entre 3 a 5 pates d'entré Wink il faut connecté l'entré au 2 pate du milieux Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 12:38

Hum hum va falloir que je regarde tout ca ^^

Il est dur a trouver le transistor NPN ? Il me semble qu'il y en avait sur le circuit de neon mais je me rappelle plus trop... C'etait peut etre bien NPN16 un truc dans le genre...
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
Sylvain
Modérateur
Modérateur
Sylvain


Masculin Nombre de messages : 2311
Age : 29
Localisation : euh... dans mon lit :P
Emploi/loisirs : Collégien, patatoriste, handballer, gamer
Humeur : Grognon.
Date d'inscription : 24/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 12:41

wah j'aimerais bien m'en faire un! Mais vu que j'ai peu de bases en électronique, je m'en passerais... meme si ca doit etre un tres bon allumage de patator Razz (patatoriste invétéré que je suis)
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 12:49

@G-Man:
sa doit surement être un NPN, je connais pas tout les moyen de driving des néon du commerce mai asser pour être cazi sur que c'est un même plutôt des (en couple, 2 ) Transistors NPN Wink

@lelombrik_: très bon allumage! C'est celui la que j'ai pour mon patator que j'ai sur mon Helico R/C. Tu sais il n'est pas très compliqué, après que tu a trouver les compos , c'est juste de la patienc Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
Sylvain
Modérateur
Modérateur
Sylvain


Masculin Nombre de messages : 2311
Age : 29
Localisation : euh... dans mon lit :P
Emploi/loisirs : Collégien, patatoriste, handballer, gamer
Humeur : Grognon.
Date d'inscription : 24/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 12:56

ouais, fudra quand meme que j'ai de l'aide derriere moi... enfin bon...
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 12:57

No problemo Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 14:18

Au fait, c'est le circuit que tu m'avais montré en beaucoup mieux non ? Parce que celui que tu m'avais aidé a faire n'etait pas tres glorieux oO J'avais pas d'etincelle...

De toute facon je pense attaquer direct le flyback 9v ^^
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 16:59

non c'etait pas sa du tout... ouai,mai par quand même sur une alim de 12V Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 18:31

Bah, sur le premier schéma y'a marqué 9v, donc une pile ?
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 18:39

Ben pas une pile de 9V rectangle, car il faut pas mal d'ampère pour l'alimenter, tu peu utiliser plusieurs pile rechargeable de 2200mA de 1,2V par contre Wink perso mes teste on été réalisé avec les photo à 11V et 15V, bien sur j'ai tester avec des tension plus basse ( même 7,2V, mais la les résultats sont pas fameux)
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 18:52

J'ai un transfo 12v qui traine, ce sera parfait, mais j'aimerais bien faire ca autonome ^^

J'ai deux batteries d'airsoft qui trainent, mais je crois que c'est a peine 8v...
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 19:28

a tester Wink Dit moi ou tu en es et si tu a besoin d'aide Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 19:37

Bon, je viens de déssouder le flyback, manque plus qu'une résistance 10 ohm et le transistor.

Probleme, le transistor je pense l'avoir mais il n'y a aucune notation dessus...
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 19:56

Par contre pour le transistor, prend un transistor NPN de puissance pas un rikiki... car sa consomme! si tu parle de dessoudé je suppose que tu a la carte qui avais le flyback? il doit y en avoir dessus normalement Wink
Pour la résistance c'est entre 10 et 330 Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 19:57

Ouais y'en a peut etre, je vais aller voir.

Tiens, voila le flyback que j'ai récuperé

Bon apres je pense pouvoir me débrouiller, suffit d'enrouler du fil émaillé autour de la férite.

Spoiler:
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 20:03

oui Wink dans le même sens et attention a comment tu le branche, et a oui, si sa le marche pas, inverse les bobine, car les flyback on une diode dedans Wink donc une polatiré Wink
LA je vai au ciné Wink si tu a d'autre question je te répondrai en revenant Wink c'est si rare que je sort ^^
Revenir en haut Aller en bas
http://www.chynehome.com/
G-man
Admins
Admins
G-man


Masculin Nombre de messages : 2729
Age : 32
Emploi/loisirs : pc - brico - patator - airsoft
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeMer 25 Juin - 20:06

Bon, j'ai pu en récuperer quelques uns (la carte je n'en ai récuperé que le bout ou il y avait le flyback).


  • K2161 OB3
  • K2679 OB
  • STPS30 L40CW U8X227 =>|-|<=
  • K0240 FQA 7N80
  • Un petit avec rien de marqué dessus, récuperé dans le circuit du néon tuning (composé d'une plaque métallique)
Revenir en haut Aller en bas
http://fr.youtube.com/user/Gman1664
Brigole
Mac'Gyver
Mac'Gyver



Masculin Nombre de messages : 1009
Age : 31
Localisation : Rennes ... enfin presque !
Emploi/loisirs : Lycéen
Humeur : Chieur
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeJeu 26 Juin - 0:36

Je ne mis connait que très peu en électronique !
J'ai créé un allumage flash une fois xD Youpi ^^
Je suis content que tu sois sur notre forum :D
Merci & Bienvenue !
Revenir en haut Aller en bas
https://brigole.1fr1.net
chyneuze.stb
Modérateur
Modérateur
chyneuze.stb


Masculin Nombre de messages : 526
Age : 35
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeJeu 26 Juin - 1:54

@G-Man:
K2161: http://pdf1.alldatasheet.com/datasheet-pdf/view/39433/SANYO/K2161.html

K2679: http://www.datasheetpro.com/130972_download_K2679_datasheet.html

K0240: http://www.alldatasheet.com/datasheet-pdf/pdf/149858/AUK/STK0240F.html

Bon avec ces 3 la on pourra peut-être faire un truc, la chose,c'est que ce soin des mosfet, et je men souviens plus si j'ai déjà tester avec sa, au pire des cas il faudra des transistor standard avant pour avoir les bon niveau logique Wink

@Wizidi:
Déjà tester avec l'appareille photo aussi Wink mai bon, la on veux plus Razz :D ^^
Moi aussi je suis content d'être ici Wink ya que des gens sympa !!Smile
Merci Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
sacou
Habitué du marteau
Habitué du marteau
sacou


Masculin Nombre de messages : 587
Age : 29
Localisation : cher moi
Emploi/loisirs : brigoliste
Humeur : bien
Date d'inscription : 20/06/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeJeu 26 Juin - 2:03

pour un patatore c'est demant Twisted Evil
Revenir en haut Aller en bas
Brigole
Mac'Gyver
Mac'Gyver



Masculin Nombre de messages : 1009
Age : 31
Localisation : Rennes ... enfin presque !
Emploi/loisirs : Lycéen
Humeur : Chieur
Date d'inscription : 09/05/2008

High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitimeJeu 26 Juin - 2:08

Tu commences à me péter les cou**les !!!
Sérieux tu postes pour dire quatre mots inutiles et avec une faute sur chaque mot ...
Va te coucher ... ça sert à rien ... ne post pas si tu n'apportes rien à cette discution ...
Revenir en haut Aller en bas
https://brigole.1fr1.net
Contenu sponsorisé





High Voltage: Howto Empty
MessageSujet: Re: High Voltage: Howto   High Voltage: Howto Icon_minitime

Revenir en haut Aller en bas

High Voltage: Howto
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» voltage ? puissance ?
» La Pyramide du Haut Voltage
» Coilgun: Howto
» Chargeur 5V Solaire: HowTo
» [TUTO]Mettre sa WebCam sur le net: HowTo

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Brigole forum :: Vos Réalisations :: Electronique, Hig Tech, Taser, Coilgun-
Sauter vers:
