 aide flyback

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: aide flyback   Dim 19 Mai - 20:50

Salut a tous Smile
J'ai récemment fait l’acquisition d'un transfo fly-back donc forcement je ne vais pas le laisser pourrir dans un coin ...
J'ai donc commandé quelque composants sur Be-electronique pour me faire un oscillateur a partir d'un 555.
J'ai soudé les composant sur une plaque d’essais en bakélite en suivant ce schéma :
Spoiler:


Mais la résistance R1 crame a chaque fois que je met sous tension avec une alim de 12VDC et 1000mah donc bien entendu ça ne marche pas ...

Merci de vos réponses Smile
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Dim 19 Mai - 21:14

T'as mal monté l'IRF je pense Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Dim 19 Mai - 21:23

J'ai monté l'IRF avec la plaque métallique vers la droite donc le boitier en direction du 555.
Si il est monté a l'envers ça risque pas de marcher ^^
Mais sinon à part ça mon schéma est correct ?
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Dim 19 Mai - 22:58

Nan mais attends, tu pars du principe que les pattes sont représentées dans le même ordre sur le schéma que sur le boitier physique ? si oui alors bon courage... regarde ce qu'est une datasheet et ensuite regarde celle de l'IRF, ça t'évitera de faire des bêtises...

En passant une résistance de 10 ohm qui crame sur une sortie d'un composant DIP c'est pas bon signe pour ce dernier... le 555 est probablement grillé et peut-être aussi l'IRF (les transistors font de très bons fusibles... mais vu que c'est un mosfet plutôt costaud et que y'avait la résistance et le 555 pour faire fusible avant lui il va peut-être bien)

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Dim 19 Mai - 23:50

Bon j'ai réparé ma connerie et ça marche !!!
Enfin presque, le transfo' siffle et les RV jouent bien leur rôle de modif' de fréquence et du rapport cyclique (variation de la fréquence du sifflement), mais je n'ait aucun arc Sad
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Lun 20 Mai - 0:05

Wé ben sans photos ni rien d'autre je vais pas pouvoir aider... déjà que c'est compliqué de dépanner à distance avec pleins d'infos, alors sans...

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Lun 20 Mai - 0:16

Voila Wink :
Spoiler:


Pour les soudures crados j'ai vérifié au multimètre, il n'y a aucun court-circuit Wink
C'est la première fois que je soudais sur une plaque de bakélite ...
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Lun 20 Mai - 0:46

En général on utilise du fil de cuivre nu rigide pour faire les pistes, ça économise l'étain Wink

Bref, le primaire il est fait comment, en détails ?

Et la fréquence, elle est bien de 15 kHz ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Lun 20 Mai - 1:17

Pour le primaire c'est 7 tours de double fil en 0,50 mm2
Et pour la fréquence ça va être en fonction du potar qui la contrôle.
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Lun 20 Mai - 1:33

Mouais, je dirais d'abord de jouer avec la fréquence pour avoir les 15 kHz (mais sans oscillo ou fréquencemètre ça va être dur de savoir quelle fréquence t'as actuellement) et ensuite avec le nombre de tours Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Lun 20 Mai - 11:31

Si j'ai un nombre de tours trop élevé sur la férite ça peut expliquer ça ?
Parce que j'ai 7 tours de double fils donc c'est comme si j'avais 14 tours de fil "simple" ...
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Lun 20 Mai - 14:37

Nan mais tes deux bobinages il sont branchés en parallèle j'espère, pas en série ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Lun 20 Mai - 15:17

Nan met bobinages sont branché en //
Je vais essayer de le refaire avec du fil simple en faisant une 10aine de tours Wink
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Lun 20 Mai - 15:24

Ca ne fait donc que 7 tours.

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Lun 20 Mai - 15:35

Ouai mais la bobine n'est pas régulière vu que les deux fil sont a coté.
Revenir en haut Aller en bas
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Lun 20 Mai - 23:59

Bon petit UP :
J'ai refait la bobine avec du fil simple en faisant 7 tours et je n'ait toujours rien ...
De plus j'ai prévu le coup en surveillant la température du mosfet et du ne555, le mosfet ne bronche pas mais le ne555 chauffe très rapidement (il n'est pas aller au delà du "tiède")
Revenir en haut Aller en bas
all-homemade
Habitué du marteau
Habitué du marteau


Masculin Nombre de messages : 574
Age : 28
Localisation : bordeaux
Emploi/loisirs : tuyauteur indu.
Humeur : cool
Date d'inscription : 20/09/2011

MessageSujet: Re: aide flyback   Sam 25 Mai - 12:35

Salut, ben ton probléme c'est quoi exactement? rien ne se passe?

Tu devrais dabord faire un oscilateur à led qui marche bien avec ton 555 et des led, puis ensuite tu branche à ton transitore.
Moi perso j'ai toujours pas réussi à en faire un durable, tous mes 555 ont cramés ou explosé au bout de 30 secondes d'arc du coup je suis resté à l'oscilateur feedback.
Revenir en haut Aller en bas
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Sam 25 Mai - 20:15

Ouai il ne se passe rien du tout ...
Pour l'oscillateur feed-back, j'ai récup' le fil d'un transfo 230v => 9v donc il n'y a pas de soucis pour la bobine, mais le soucis ça va être pour le nombre tours et pour le transistor (si mon IRF640 peut faire l'affaire se serrait nickel Smile )
Je ne demande pas un arc de 30cm mais juste une petit arc en continu de 1cm/1,5cm voir 2cm dans le meilleur des cas ^^
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Sam 25 Mai - 21:07

Sans oscillo c'est pas vraiment possible de dépanner ce genre de montage, avoir du spare aide aussi pour faire des tests.

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Sam 25 Mai - 22:49

Je n’exige pas un montage qui marche parfaitement mais qui fonctionne tout simplement ...
Pour le système feed-back que m'expliquait All-homemade ça va, ça ?? :
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: aide flyback   Sam 25 Mai - 23:06

Mouais, déjà que le feedback spa top autant mettre du demi-pont, genre ce schéma :

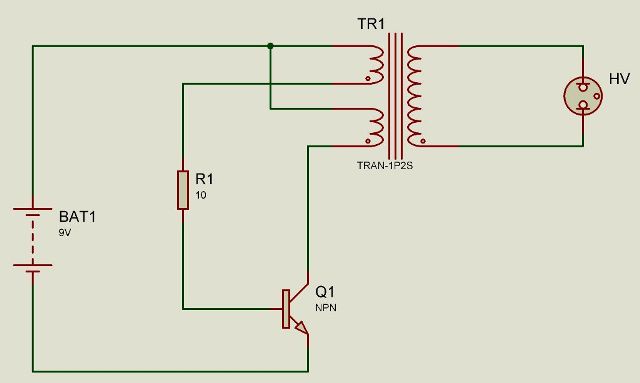

Ou un plus simple :



_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
beretta m92
Nouveau


Masculin Nombre de messages : 20
Age : 26
Localisation : devant mon établie avec mon patator
Emploi/loisirs : peu etre le patator
Humeur : groumf
Date d'inscription : 27/07/2011

MessageSujet: Re: aide flyback   Sam 25 Mai - 23:39

Bin je vais essayer mon circuit et si ça marche pas j'aviserais ^^
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: aide flyback   Aujourd'hui à 3:12

Revenir en haut Aller en bas

aide flyback
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [AIDE] Pas de connexion internet avec le WIFI
» [AIDE] GMail et HTC HD2
» [AIDE] User agent HTC HD2 SFR, sur pc .
» [AIDE] htc desire inutilisable
» [AIDE] Lenteur SMS, applications,...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Brigole forum :: Vos Réalisations :: Electronique, Hig Tech, Taser, Coilgun-
Sauter vers:
