MessageSujet: Vu mètre magic eye, oeil de chat.    Ven 14 Aoû - 17:42

Salut!!
Au début je voulais me faire un horloge a tube de nixie ou vfd mais c'est un peu cher, et puis je suis tombé sur les magic eye, plus abordable.
Bon j'ai pris les moins chers 6e2, y'en a des beaucoup plus beaux comme les em84 ou 6e1 mais ça sera pour plus tard.

Donc j'ai acheté le kit assemblé, j'en ai eu pour environ 40 euros pour les deux (aliexpress).
Ils s'alimentent en 12v et pas directement sur le secteur comme certains kits.
C'est très joli  tongue  et comme c'est un vu mètre, les barres se rejoignent plus ou moins en fonction de l’intensité du signal, de l'audio pour ma part.
Je sais pas trop si y'a un ampli dedans mais je compte en rajouter un avec un potard pour une plus grande sensibilité.

Par contre ça chauffe beaucoup, pas que l'ampoule surtout un petit condo 25v  Suspect , mais bon ça tient le coup pour le moment. J'ai aussi du modifié un peu la carte, changer des condos et autres truc de place car ça dépassait au niveau du tube donc je les aient mis en dessous de la carte.

Voila je vous ferais une vidéo si nécessaire  Wink .















Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Sam 15 Aoû - 2:07

Un condo qui chauffe spa normal --> pb de conception et/ou condo chinois...

Tant qu'à faire je mettrais un coup de multi pour vérifier que les tubes ne sont pas alimentés hors de leur specs Smile

Sinon joli bestiole mais dommage que ce ne soit pas du DIY Razz

Perso j'adore les tubes IN-9 ou IN-13, si tu ne connais pas tu devrais jeter un oeil (exemple) Wink (en plus on les trouve pour moins de 3$ pièce sur ebay)

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
all-homemade
Habitué du marteau
Habitué du marteau


Masculin Nombre de messages : 574
Age : 28
Localisation : bordeaux
Emploi/loisirs : tuyauteur indu.
Humeur : cool
Date d'inscription : 20/09/2011

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Sam 15 Aoû - 3:06

Merci bidule, t'as vu ça rend pas mal avec le reflet sur l'alu Cool .

Condo chinois oui ça c'est sur, je crois que c'est un cheng Razz je peux le changer et mettre plus de volt en valeur, au cas ou . Pour le multi j'ai un noname à 15 euros, je doute qu'il nous renseigne très précisément.

Pour le diy oué la prochaine fois je ferais la carte moi même, la j'avais envi d'un truc qui fonctionne, je prendrais des tubes seuls pour expérimenter tkt. Et puis j'ai pas encore bien saisi comment ils fonctionnent, juste qu'il faut les alimenter en 400v continu?

La j'ai terminé l'ampli, 2x lm386 pour le potard du réglage j'ai mis un double c'est bien ça? Les signaux stéréos ne devraient pas se mélanger j'ai regarder au ohm métre pour la continuité c'est deux potards différents en un seul.

Oui je les avaient déjas vu les in13, c'est du nixie sous néon, bientôt je me fais une horloge Wink .
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Sam 15 Aoû - 3:31

Faudrait surtout commencer par un condo avec un ESR plus faible.

Spa la fête, un tube c'est comme un transistor, tu ne peux pas lui balancer une tension au hasard et espérer que ça marche Razz

Wé, potar double si tu veux régler 2 choses séparées en même temps Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
all-homemade
Habitué du marteau
Habitué du marteau


Masculin Nombre de messages : 574
Age : 28
Localisation : bordeaux
Emploi/loisirs : tuyauteur indu.
Humeur : cool
Date d'inscription : 20/09/2011

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Sam 15 Aoû - 3:35

J'ai pas dis que j'allais faire n'importe quoi avec Razz j'ai juste dis qu'il me semble qu'il sallimente en 400v.
Un esr plus faible? La capacité ?

Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Sam 15 Aoû - 3:51

Faudrait faire un peu de RE pour voir à quoi sert le condo et voir d'où vient le pb.

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
all-homemade
Habitué du marteau
Habitué du marteau


Masculin Nombre de messages : 574
Age : 28
Localisation : bordeaux
Emploi/loisirs : tuyauteur indu.
Humeur : cool
Date d'inscription : 20/09/2011

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Dim 16 Aoû - 16:04

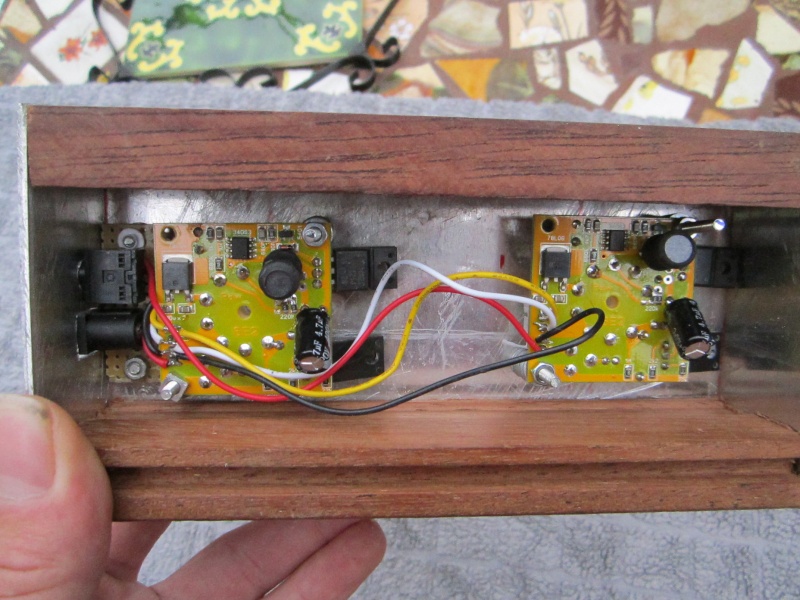

Y'a un régulateur qui chauffe à mort aussi 78m06, je crois que c'est l'alimentation du filament, c'est un compo cms, je pourrais lui coller un petit rad non? Avec quoi je pourrais coller par contre pour que ça tienne et que ça se comporte comme de la pâte thermique?

Sinon j'ai installer l'ampli à lm386, ça marche nikel avec ça c'est beaucoup plus sensible.
Niveau diy ça te va bidule? Razz



Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Lun 17 Aoû - 1:23

Colle thermique, tout simplement Smile (sinon y'a la technique d'utiliser de la pâte thermique et de mettre une goutte de super glue à chaque coin du CI et ensuite d'y coller le dissipateur, mais sur du boitier aussi petit c'est pas une super solution je pense)

Good mod Wink

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
Antot
Habitué du marteau
Habitué du marteau


Masculin Nombre de messages : 551
Age : 23
Localisation : Derriere toi!
Emploi/loisirs : Glandouille et bricouille
Humeur : Euh...
Date d'inscription : 15/07/2010

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Lun 17 Aoû - 16:43

C'est un régulo à 2 pattes + boitier on dirait?
Tu doit pouvoir le changer pour un 3 pattes un peu plus important si les specs tiennent et comme ca tu pourra lui visser un petit rad qui va bien(s'il en a besoin)

Sinon, sympa les tubes
Mais le boitier est maison?
Revenir en haut Aller en bas
all-homemade
Habitué du marteau
Habitué du marteau


Masculin Nombre de messages : 574
Age : 28
Localisation : bordeaux
Emploi/loisirs : tuyauteur indu.
Humeur : cool
Date d'inscription : 20/09/2011

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Lun 17 Aoû - 19:37

Oui bien sur le boitier est fait maison par moi Wink . Ouép ok, à voir pour changer le régu je vais aller voir ses caractéristiques bonne idée.
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur


Masculin Nombre de messages : 8847
Age : 25
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Lun 17 Aoû - 20:03

Y'a bien 3 pins, le "tab" (la languette qui sert à la dissipation quoi) est une des 3 pins Smile la plupart des mosfets CMS utilisent aussi ce boitier (j'ai plus le nom en tête, je sais juste que c'est le grand frère du SOT23) Wink

Tu peux le changer pour une version en TO220 classique avec un petit dissipateur, ça devrait largement suffire vu ce qu'il y a à l'origine.

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
all-homemade
Habitué du marteau
Habitué du marteau


Masculin Nombre de messages : 574
Age : 28
Localisation : bordeaux
Emploi/loisirs : tuyauteur indu.
Humeur : cool
Date d'inscription : 20/09/2011

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Lun 17 Aoû - 20:16

Yes, mince c'est un régu 6volt va faloir que je le comande... Au pire je colle un rad et puis basta.
Mais le truc chauffe à mort on peu pas laisser son doight dessus Razz
Revenir en haut Aller en bas
bricoleur_1
Mac'Gyver
Mac'Gyver


Masculin Nombre de messages : 1053
Age : 19
Localisation : Sotteville-lès-Rouen
Emploi/loisirs : Électronique-Électricité-Informatique-Pyrotechnie-Bricolage-Spectacles
Humeur : Biseptine est votre ami! ;)
Date d'inscription : 27/11/2011

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Dim 23 Aoû - 13:13

Alors des news all ?
Revenir en haut Aller en bas
all-homemade
Habitué du marteau
Habitué du marteau


Masculin Nombre de messages : 574
Age : 28
Localisation : bordeaux
Emploi/loisirs : tuyauteur indu.
Humeur : cool
Date d'inscription : 20/09/2011

MessageSujet: Re: Vu mètre magic eye, oeil de chat.    Dim 23 Aoû - 14:44

Yo Wink . Des news sur le projet? Ben je n'ai pas coller de rad la pour le moment mais le vumètre marche bien, laissé allumé pendant 2 ou 3 heures ne semble pas le fatiguer bien que les compos chauffent.
Mais je vais intégrer un petit rad oué.
Sinon je cherche à le vendre, au alentours de 100 euros. Au final en composants y'en à pour à peu près 40 euros, et vu le temps que j'ai passé sur le boitier l'assemblage ect c'est pas forcément rentable mais bon...
Revenir en haut Aller en bas
