 Générateur d'ultrason

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Générateur d'ultrason   Dim 6 Juil - 17:14

Donc Voila divers schémas pour des générateur d'ultrason allant du plus simple au plus compliqué à la demande de BlackOps! Wink

Ces schéma ne sont pas de moi, mais si vous avez un souci je peut quand même vous aider Cool

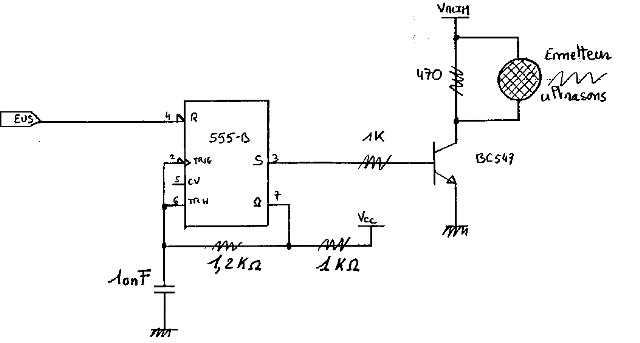

Schéma 1 à NE555:

Donc très simple
EN remplaçant les 2 résistance de 1,2KOhm et 1 KOhm par des potentiomètre on peut ajusté la fréquence et le rapport cyclique des ultrason.
Il faut mettre EUS à VCC pour activer le générateur d'ultrason.
On peut utiliser un simple transducteur Piézo comme transducteur a ultrason Wink

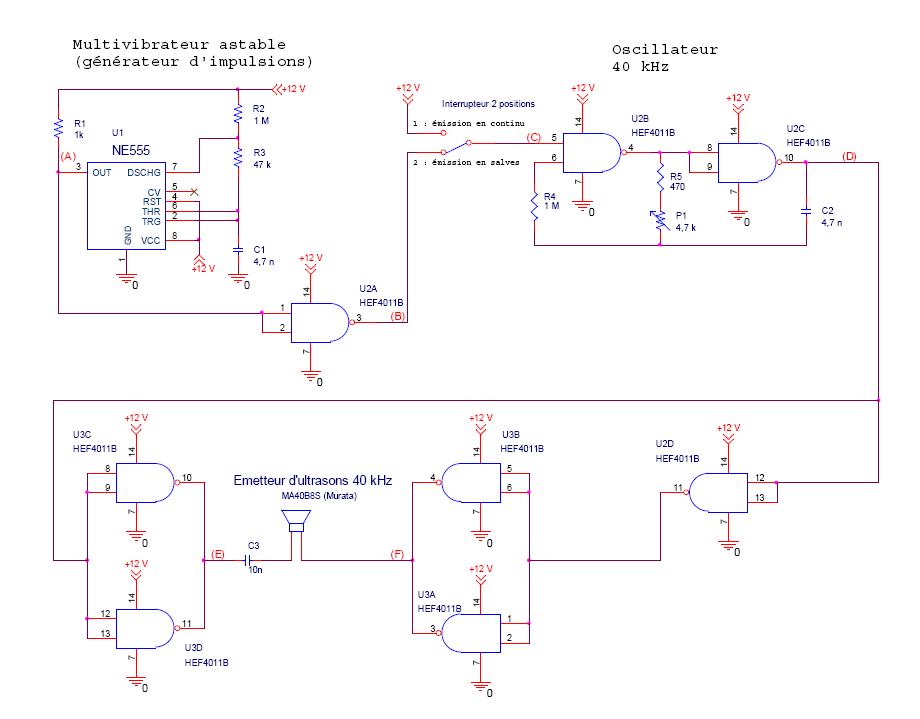

Schéma 2 à porte logique:

Donc il utilise des porte logique, tout est décrit sur le schéma, permet une utilisation en continu ou en slave.

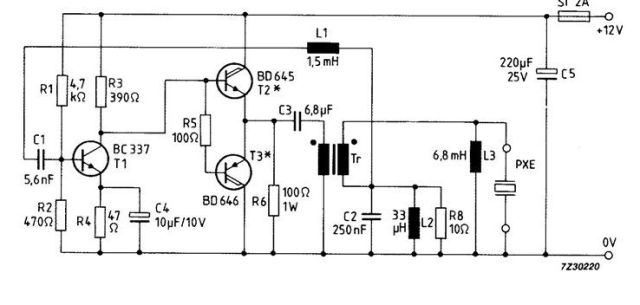

Schéma 3 à transistors:

Utilise un transfo Tr de rapport 1:1 et des inductance ( la par contre il faut connaitre les faire Shocked ) le transducteur a ultrason est appeler PXE.

Schéma 4
Spoiler:

Lui il est pas mal compliqué.
Le transducteur est représenté par sa:

On peut trouver tout ces composant à très bas prix à eComposants (cliquez ici)


Dernière édition par chyneuze.stb le Mer 9 Juil - 8:20, édité 1 fois
Revenir en haut Aller en bas
http://www.chynehome.com/
Nouss
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 391
Age : 23
Localisation : Grenoble (38)
Emploi/loisirs : Au collège
Humeur : Heureux
Date d'inscription : 07/06/2008

MessageSujet: Re: Générateur d'ultrason   Dim 6 Juil - 19:38

A quoi peux bien servir un générateur d'ultra sons???
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Générateur d'ultrason   Dim 6 Juil - 20:06

Celons la fréquence cela effraie les insecte, chiens, chat, rongeur, moustique, ect...
Revenir en haut Aller en bas
http://www.chynehome.com/
BlackOps
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 947
Age : 23
Localisation : Devant mon écran
Emploi/loisirs : Airsoft, jeux vidéos, pc, bricolage, musique, patator, guitare.
Humeur : Cool ^^
Date d'inscription : 29/05/2008

MessageSujet: Re: Générateur d'ultrason   Dim 6 Juil - 20:21

Merci merci merci beaucoup Chyneuze. Je fait rassembler le matériel et le faire rapidement.
Malheuresement, je vais partir en vacance bientôt et je ne pourrait pas donner l'état d'avancement de l'émetteur.
Pour l'instant, je compte faire celui du shéma 1 et après celui du 2, les 2 autres sont trop compliqué pour moi. Smile
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Générateur d'ultrason   Dim 6 Juil - 22:38

Ya Wink no prob sa fait plaisir d'aider Smile , le premier doit être réalisable en 2 sec Wink maintenant il faut chercher le cobaye :D un chien ou un chat dans les environ ? Razz lol!
Revenir en haut Aller en bas
http://www.chynehome.com/
BlackOps
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 947
Age : 23
Localisation : Devant mon écran
Emploi/loisirs : Airsoft, jeux vidéos, pc, bricolage, musique, patator, guitare.
Humeur : Cool ^^
Date d'inscription : 29/05/2008

MessageSujet: Re: Générateur d'ultrason   Lun 7 Juil - 14:05

Heuuu, beaucoup de chat viennent dans mon jardin. ( 5 ou 6 chat tout les 3h).
Quel est la portée d'émission pour un transducteur moyen ( de la taille d'une boîte 10x10cm) ?
Si je le met dans mon jardin, ça sera suffisant pour les éloigner dans un jardin de 6O mètres ?
Je voudrais un truc bien puissant voilà tout ! Twisted Evil
La puissance dépend du transducteur et de l'alimentation je crois ?
Si je met trop de courant, ça va grillé les composants ?
Revenir en haut Aller en bas
BlackOps
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 947
Age : 23
Localisation : Devant mon écran
Emploi/loisirs : Airsoft, jeux vidéos, pc, bricolage, musique, patator, guitare.
Humeur : Cool ^^
Date d'inscription : 29/05/2008

MessageSujet: Re: Générateur d'ultrason   Lun 7 Juil - 14:32

J'ai regardé et je vois qu'il peut dégager un courant maximal de 100mA.
Et la puissance maxi en faite ils disent 600mW ? Suffisant ?
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Générateur d'ultrason   Lun 7 Juil - 15:19

bof, je suis pas vraimen expere en portée des ultrason mais un transducteur de 10x10cm c bien gros, quand je voi ke dan le comerce il utilise des transducteur de meme pas 3cm , je supose que le ten doi etre puissant!
PS: pour une utilisation en continu des ultrason, si tu utilise le schema 1 lentrer que tu doi relier a vcc met plutot un pulseur a NE555 comme sur le 2n schema! Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
TupaC
Nouveau
avatar

Nombre de messages : 16
Age : 27
Date d'inscription : 29/06/2008

MessageSujet: Re: Générateur d'ultrason   Jeu 10 Juil - 8:49

PPPFFFFF encore une arme contre les jeunes! Chhyneuzz tu file un mauvais coton!
Faites gaffe aux ultrasons même si il ne sont pas audible ils peuvent engendrer de gros mal de crane.
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Générateur d'ultrason   Jeu 10 Juil - 17:04

justement mon cher tupac! c'est pour cela que j'ai conseiller sa:
chyneuze.stb a écrit:

PS: pour une utilisation en continu des ultrason, si tu utilise le schema 1 lentrer que tu doi relier a vcc met plutot un pulseur a NE555 comme sur le 2n schema! Wink
cela permet de ne pas avoir un signal en ultrason en continu Wink

C'est comme les infrarouge, ce n'est pas parce que on les voit pas que l'on ne va pas se faire bruler la rétine en regardant une lumière infrarouge trop puissante en continu...
Revenir en haut Aller en bas
http://www.chynehome.com/
da23ad
Nouveau


Masculin Nombre de messages : 2
Age : 38
Localisation : Smallville
Emploi/loisirs : Fermier
Humeur : I feel goOOOood
Date d'inscription : 21/07/2011

MessageSujet: Re: Générateur d'ultrason   Jeu 21 Juil - 17:47

Salut à tous,
Je me suis enregistré ici justement pour poser des questions par rapport à ce sujet ...
Je n'ai jamais été vraiment très fort en élec (je ne dépassé jamais 4 de moyenne durant mon cursus d'ingé Sad ) ... Mais je voudrais savoir si avec un NE 555 il est possible de faire un générateur à ultrasons emettant 2 types de fréquences ....

> Plaques ultrasons à basse fréquence : (30 Khz)
■ Nombre de cellules : 3 supra-conducteurs céramiques
■ Nombre de plaques : 10
■ Nombre total de cellules : 30
■ Surface active : 110 cm² (17x6.5 cm)



> Plaques ultrasons à moyenne fréquence : (500 Khz)
■ Nombre de cellules : 3 supra-conducteurs céramiques
■ Nombre de plaques : 3
■ Nombre total de cellules : 9
■ Surface active : 110 cm² (17x6.5 cm)

Puissance maximale des ultrasons : 2W / cm2


Est ce facilement réalisable et si oui , combien ce montage peut il couter (un ordre de prix)

Merciiiiiiiiiiii sunny
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Générateur d'ultrason   Jeu 21 Juil - 18:24

Oui.

Mais tu déterre un peu là... wait what ? un peu ? ... xD

Spour faire quoi ?

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
da23ad
Nouveau


Masculin Nombre de messages : 2
Age : 38
Localisation : Smallville
Emploi/loisirs : Fermier
Humeur : I feel goOOOood
Date d'inscription : 21/07/2011

MessageSujet: Re: Générateur d'ultrason   Ven 22 Juil - 14:14

Un appareil de "cavitation à ultrasons" ....

Une idée de ce qu'un montage comme ça pourrait couter confused
Revenir en haut Aller en bas
Biduleohm
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 8851
Age : 26
Localisation : 77 Seine-et-Marne
Emploi/loisirs : bricolage, informatique, électronique, THT, laser, aquariophilie
Humeur :
Date d'inscription : 25/03/2009

MessageSujet: Re: Générateur d'ultrason   Ven 22 Juil - 14:16

Ok :D

Nop, aucune idée, dsl Smile

_________________
Mes créations  Mon site  Mon forum  Congratulations !!! You've just created a temporal loophole...
Revenir en haut Aller en bas
http://biduleohm.free.fr/
satlook
Nouveau


Masculin Nombre de messages : 1
Age : 40
Localisation : paris
Emploi/loisirs : informatique
Humeur : sourir
Date d'inscription : 10/09/2011

MessageSujet: Re: Générateur d'ultrason   Sam 10 Sep - 23:22

ok merci
Revenir en haut Aller en bas
