 Tuto: Telecommande à 5€ pour Tout Commander

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Tuto: Telecommande à 5€ pour Tout Commander   Ven 18 Juil - 17:33

Vous avez Besoin de fabriquer une petit engin télécommander a moindre coup, un bateau, Voiture, Hovercraft,... Commander des lampe ou autre chez vous, ou tout simplemement commander une aplication via une interface Entré/Sortie c'est possible avec sa:

Vous pouvez Vous le procuré sur Ebay en cliquant ici (si déjà vendu rechercher sur la boutique du vendeur " Radio" et vous allez trouver Wink )
OU sinon l'acheter directement sur leur site en cliquant ici
Son prix est de 3€99 à 4€99 ce qui est une bonne affaire, il sont sérieux et expédient très rapidement les colis (je suis au Antilles et je l'ai reçu en une semaine Wink ) bien emballé Smile

Ensuite après réception, vient le temps de configuré la bete ^^ car il faut metre le récepteur et l'émetteur sur le même canal Wink
C'est très simple , il y a des petit cavalier de soudure a effectué, il faut que ce soit la même config sur la télécommande et le récepteur.
Voila comment j'ai configurer le mien:


Désignation du connecteur du récepteur ( de gauche a droite de l'image de config)
* VCC: Supply Voltage ( "+" )
* VT: Switching voltage (peut être relier a une DEL suivit d'une résistance de 470ohm relier a la masse pour indiqué la réception d'une commande)
* GND: Ground ( masse, "-" )
* D0: Sortie 0
* D1: Sortie 1
* D2: Sortie 2
* D3: Sortie 3

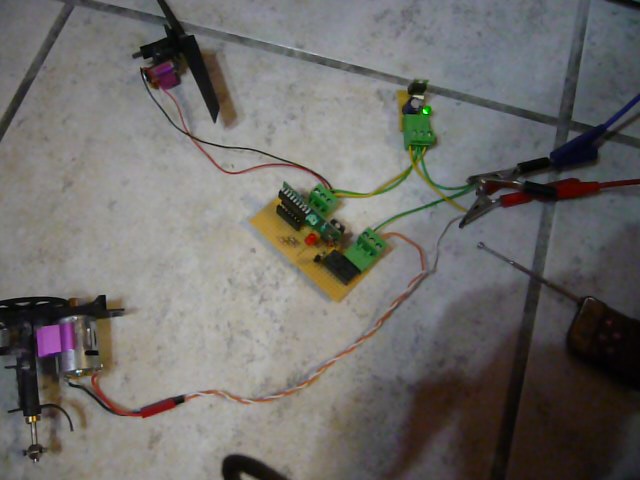

Premier teste de la telecommande (juste des DEL relier a chaque sortie avec une résistance de 470ohm relier a la masse):

Exemple de montage qui pourrai servir a commander, un bateau a 2 moteur, ou voiture/char , ou meme un Hovercraft avec direction par 2 hélice, un circuit externe par relais ou allumer plusieurs DEL (tuning voiture téléguidé, ect ...)

Les 2 gros rond avec un petit rond au milieux ce sont des moteur Wink

Liste des conposan que l'on pour trouver pas chère à eComposant

Alimentation:

7805: http://ecomposants.com/index.php?_a=viewProd&productId=6994
Condos 100uf 25V: http://ecomposants.com/index.php?_a=viewProd&productId=217
Diode: http://ecomposants.com/index.php?_a=viewProd&productId=2975 (pour au cas ou que tu viendrai a mal brancher la baterie et évité que tu brule les compo )

Controleur (moteur, ect..) a commander X fois selon le nombre de truc que tu veux driver (en tout avec la télécommande tu peu driver 4 truc indépendamment):

Diode: http://ecomposants.com/index.php?_a=viewProd&productId=2962
résistance 100ohm: http://ecomposants.com/index.php?_a=viewProd&productId=22
Transistor NPN de puissance: http://ecomposants.com/index.php?_a=viewProd&productId=3689 (plus conseiller) ou sa: http://ecomposants.com/index.php?_a=viewProd&productId=3688 (moins conseiller) et si c'est pour driver des gros gros moteur ou un truc qui consomme: http://ecomposants.com/index.php?_a=viewProd&productId=3654


Témoin lumineux (LED) au choix et optionnel ( pas obligatoire ):

par LED: Résistance 470ohm: http://ecomposants.com/index.php?_a=viewProd&productId=34

LED Rouge: http://ecomposants.com/index.php?_a=viewProd&productId=14362
LED Orange: http://ecomposants.com/index.php?_a=viewProd&productId=14355
LED Jaune: http://ecomposants.com/index.php?_a=viewProd&productId=14350
LED Vert: http://ecomposants.com/index.php?_a=viewProd&productId=14386
LED Blanc: http://ecomposants.com/index.php?_a=viewProd&productId=14340
LED Bleu: http://ecomposants.com/index.php?_a=viewProd&productId=14344

Plaque d'essai a soudé ( pour relier le tout Wink ): http://www.ecomposants.com/index.php?_a=viewProd&productId=2535

PS: Chaque composant que tu achète je te conseille de les acheter en double ( ou de telle manière que tu en ai 1 de rechange ), que tu soi pro de l'electro ou débutant (surtout si tu es debutant)

Code Promo: ETE2008

2nd teste:


et la video:



Voila!

Donc pour plus d'information je conseille d'aller voir mon site chynehome et d'aller sur "Hack & Mods Perso". Cool
Il y a aussi mon Blog pour d'autre info! Wink

Si vous avez des questions, n'hésiter pas! Wink


Dernière édition par chyneuze.stb le Mer 30 Juil - 19:05, édité 1 fois
