MessageSujet: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 4:56

Voici donc Mon Projet: L'HoverCraft Radio Contrôlé !

Je souhaiterai obtenir a la fin un Hovercraft avec conservation de cap.

L'électronique:
- Moteur Brushless de 4200Tour/minute avec le contrôleur utilisé pour la turbine de lévitation.
- Moteur Brushed avec le contrôleur utilisé pour la turbine de propulsion.
- Servo-Moteurs
- Récepteur 7 voix
- émetteur 7 voix avec mixeur
- Batterie LiPo 2200mA 11V 20C

Création de la base:

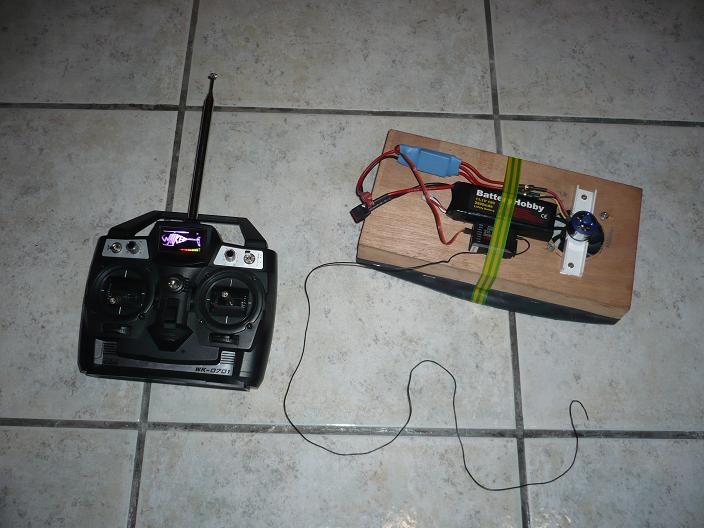

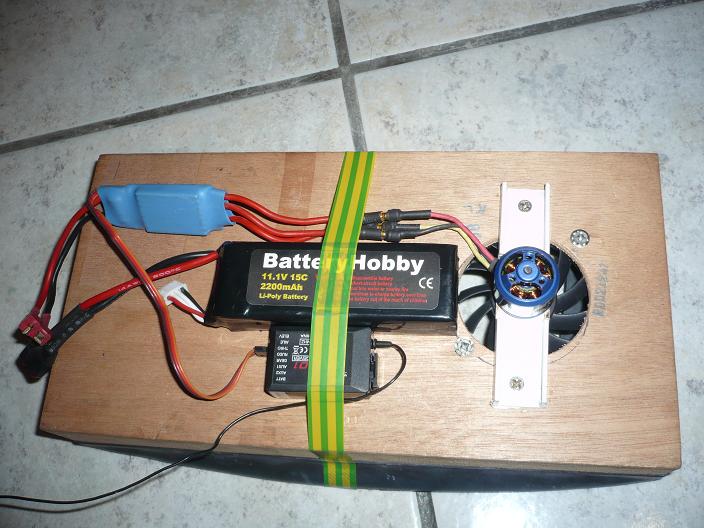

La base:

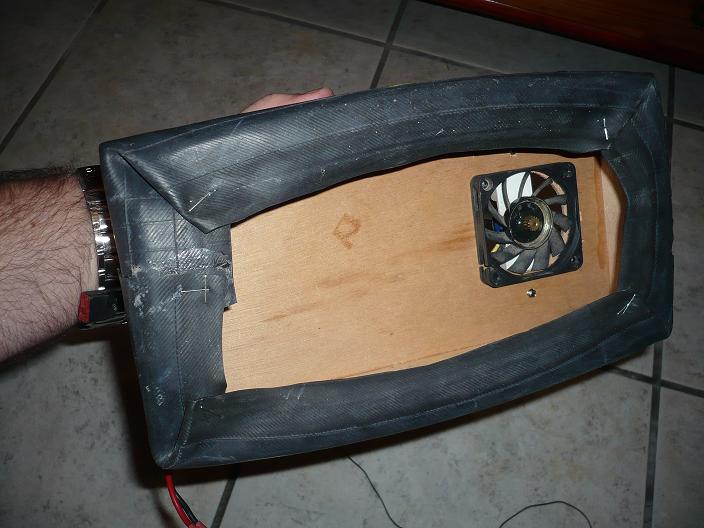

La jupe (fait en chambre a air de vélo et agrafé pour le moment Wink ):

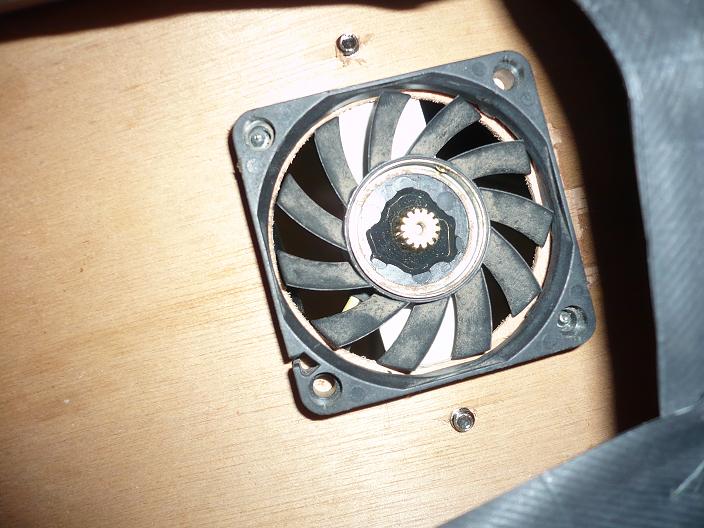

La turbine de lévitation:


Test de la base:


Second test [pas OK, je vais redémonter et faire comme j'avais prévu]:

l'aéroglisseur:

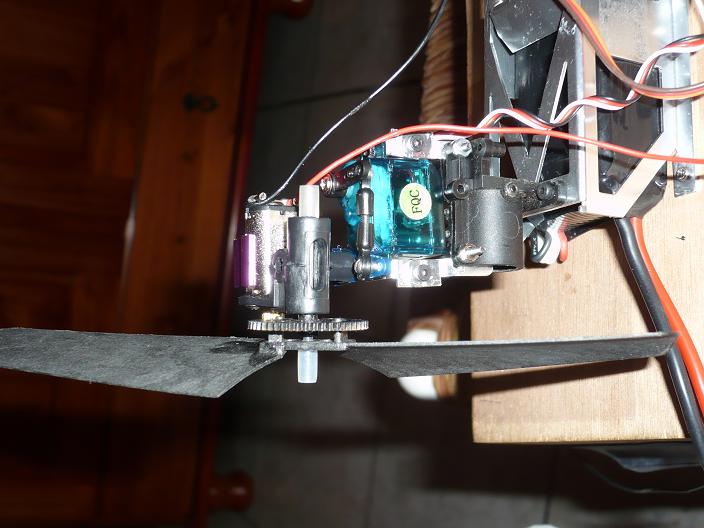

Le système de poussé et de gouverne:



Vidéo explicative:

PropTest1
envoyé par chyneuze


Mon Aéroglisseur terminé (enfin, il manque maintenant a faire des modif mais il marche!!! enfin... glisse! :D):

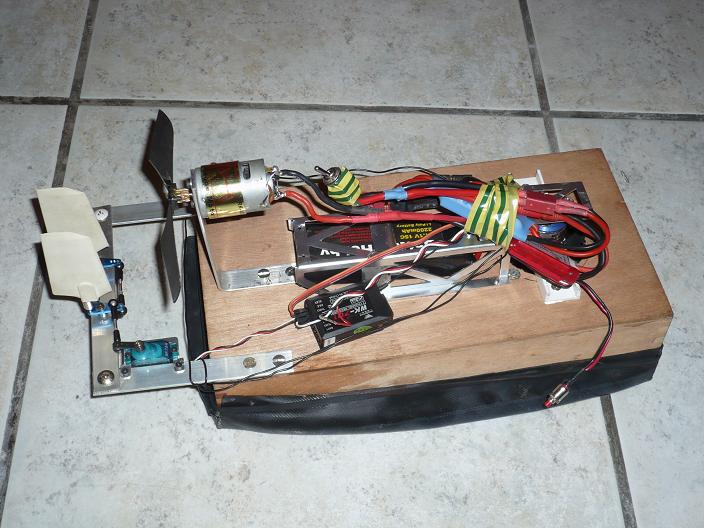

L'Hovercraft:

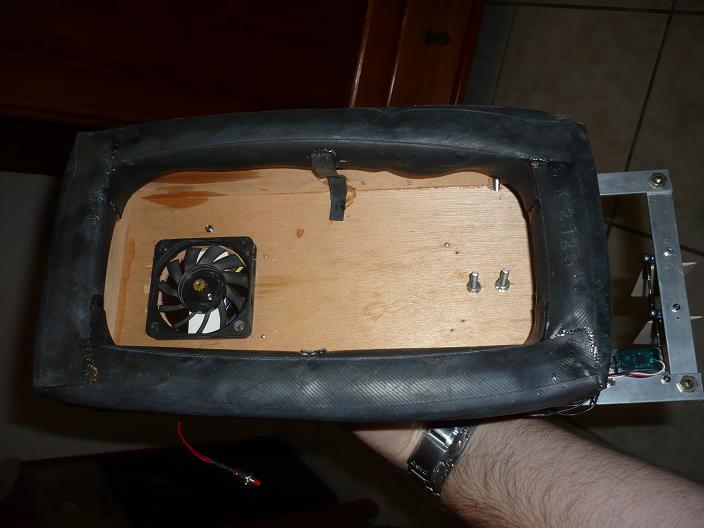

La jupe (pas totalement satisfaite, a refaire Wink ):


Vidéo:


J'éditerai ce topic au fur et a mesure de l'avancement de ce projet.

Alors vous en pensez quoi?


Dernière édition par chyneuze.stb le Dim 10 Aoû - 18:23, édité 4 fois
Revenir en haut Aller en bas
http://www.chynehome.com/
_J&B
Jeune bricoleur
Jeune bricoleur
avatar

Nombre de messages : 144
Date d'inscription : 10/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 7:00

Tu fait mumuse à jouer au foot avec tes pieds ?!

Il est très bien !
Il marche sur la flotte ?

C'est marrant qu'il se souleve aussi facilement, parce que, le bois, c'est pas le materiaux le plus leger ...
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 7:57

Pas encore tester sur l'eau, mai vu que c'est un Aéroglisseur il ne devrai pas y avoir de souci Wink
Tu parle du bois, mai il y a aussi la batterie, et j'ai essayer de mettre une 2eme batterie de même poids en plus, et c'est comme si j'avais rien mi :D il faut dire aussi que c'est un moteur brusless de 4200Tr/Min Razz
Revenir en haut Aller en bas
http://www.chynehome.com/
DiaboloJujuZ
Mac'Gyver
Mac'Gyver
avatar

Masculin Nombre de messages : 1428
Age : 21
Localisation : Près de chez moi :)
Emploi/loisirs : Etudiant :D
Humeur : Heum...
Date d'inscription : 19/07/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 11:37

Sur la vidéo, je crois que ton HC est un peu déséquilibré,
Sinon j'adore :D
Revenir en haut Aller en bas
Brigole
Mac'Gyver
Mac'Gyver


Masculin Nombre de messages : 1009
Age : 24
Localisation : Rennes ... enfin presque !
Emploi/loisirs : Lycéen
Humeur : Chieur
Date d'inscription : 09/05/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 11:51

Je trouve la jupe de ton aéroglisseur un peu bof, sinon j'aime bien !

_________________
Revenir en haut Aller en bas
http://brigole.1fr1.net
Vinki
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 2853
Age : 24
Localisation : france , sud , 04
Emploi/loisirs : collégien
Humeur : zZzZ ...
Date d'inscription : 20/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 12:26

ouais la jupe est bof ! mais le reste est super ! moi le mien je l'ait pas commencé , je le ferais après mes arbalète

_________________
Revenir en haut Aller en bas
Nouss
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 391
Age : 23
Localisation : Grenoble (38)
Emploi/loisirs : Au collège
Humeur : Heureux
Date d'inscription : 07/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 12:49

Pour ce qui est de la jupe, mon oncle ma dis qu'on pouvais utiliser du poliane ou de la toile pvc!
Revenir en haut Aller en bas
Vinki
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 2853
Age : 24
Localisation : france , sud , 04
Emploi/loisirs : collégien
Humeur : zZzZ ...
Date d'inscription : 20/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 13:05

ou de la toile impermeable de tante et de parachute ( ou d'un impermeable ^^ )

_________________
Revenir en haut Aller en bas
Nouss
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 391
Age : 23
Localisation : Grenoble (38)
Emploi/loisirs : Au collège
Humeur : Heureux
Date d'inscription : 07/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 13:12

enfin va découper la tente de tes parents il vont être content^^...
Revenir en haut Aller en bas
Vinki
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 2853
Age : 24
Localisation : france , sud , 04
Emploi/loisirs : collégien
Humeur : zZzZ ...
Date d'inscription : 20/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 13:17

lol j'ai pas de tante xD
mais c'est pour vous donner une idée du type de tissus qui ira , chez moi il y a une nappe de table qui est super pour sa , mais la encore mes parent vont pas être content si je la decoupe ^^

_________________
Revenir en haut Aller en bas
Nouss
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 391
Age : 23
Localisation : Grenoble (38)
Emploi/loisirs : Au collège
Humeur : Heureux
Date d'inscription : 07/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 13:19

et puis c'est moche... Mais c'est une nappe genre celle de proutman avec les petite fleurs dessus ou???
Revenir en haut Aller en bas
Vinki
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 2853
Age : 24
Localisation : france , sud , 04
Emploi/loisirs : collégien
Humeur : zZzZ ...
Date d'inscription : 20/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 13:20

heu y a un peu des fleur mais c'est discret xD
mais je suis sur que dans un magasin de tissus on peut avoir ce genre de truc entierement noir ou d'une autre couleur ( sans fleur ... )

_________________
Revenir en haut Aller en bas
Nouss
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 391
Age : 23
Localisation : Grenoble (38)
Emploi/loisirs : Au collège
Humeur : Heureux
Date d'inscription : 07/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 13:21

ben tu vas au bricolo et tu demandes de la toile pvc, c'est transparent^^
Revenir en haut Aller en bas
proutman41
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 730
Age : 25
Localisation : [38] dauphinois
Emploi/loisirs : le vtt et le bricolage
Humeur : je m'ennuie
Date d'inscription : 09/05/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 13:25

franchement c'est la grande classe
j'ai hate de le voir avencer de ses propres ailes
Revenir en haut Aller en bas
http://proutman410.skyrock.com/
minox
Jeune bricoleur
Jeune bricoleur
avatar

Masculin Nombre de messages : 143
Age : 25
Localisation : Bruxelles
Date d'inscription : 14/05/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 14:42

nickel pour tout le systeme electronique,mais petit hic concernent ton systeme de jupe,le probleme,avec une jupe uniquement latérale c'est que comme on voit bien sur ta vidéo de profile,quand elle se gonfle trop,elle dégonfle d'un coup sec,ce qui sur des surface peu plane et sur l'eau pourrai posé des problemes.

je te conseille de bouché le trou et de percé la toilé que tu aura rajouté au centre,en repartissant bien les sorties d'air.

sinon pour le moteur,vraiment nickel il convient parfaitement,énorme puissance
Revenir en haut Aller en bas
megalex
Habitué du marteau
Habitué du marteau
avatar

Nombre de messages : 668
Date d'inscription : 21/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 17:14

quel prix pour le moteur?

sinon, beau travail; encore 2-3 petites améliorations et ce sera top Wink
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 17:50

j'ai fait la jupe en moins d'une minute montre en main... donc c'est normal quel soit pitoyable :D
Je lai la refaire en utilisant un cadre intérieur mobile pour évite tout sur gonflement de la jupe et évite les dégonflement Wink
Perso après que j'ai fini celui la, je le démonte et attaque un HC double jupe Wink je peut me le permettre vu la puissance de mon moteur Wink

Pour ce qui est du moteur, c'est celui de mon helico qui c'est crashé, le moteur + le contrôleur ma couté moins de 30€
Revenir en haut Aller en bas
http://www.chynehome.com/
clem59
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 949
Age : 23
Date d'inscription : 15/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 18:13

Je ne peut pu résister je me lance dans un HC electrique , j'ai un variateur et 2moteur 7.5volt surper puissant et une VG6000 ansi qu'un recepteur et des servo , est-ce que je pourrai brancher les moteur au variateur ?
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 18:18

Photo du tout Wink le variateur est de combien d'ampère?, quel était son moteur d'origine? les moteur que tu parle était prévu pour quoi?
Revenir en haut Aller en bas
http://www.chynehome.com/
Professeur Schmoll
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 754
Age : 33
Localisation : Toulouse
Emploi/loisirs : ça dépend
Humeur : ça dépend aussi
Date d'inscription : 06/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Jeu 31 Juil - 22:17

Waou, c'est super chouette, on a hâte de voir ça fini Wink
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Ven 1 Aoû - 6:02

moi aussi :D
Bon aujourd'hui j'ai voulu refaire la jupe, mai bon, c'était la cata, je pense que je vais découper le caoutchouc et la faire a ma façon Wink j'ai une idée en tête Wink demain ou après demain peut-être Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Dim 3 Aoû - 9:10

Des news! J'ai refait ma jupe, et bon, a vrai dire, elle est encore moins performante qu'avant, il faut que je trouve un matériaux plus souple... en attendant je laisse tel quel pour des teste, la g monté mon hélice de propulsion, et finalement, c'est pas des aileron que je ferai bouger pour la direction mai le moteur en lui même Wink

Et si sa marche, je me lance dans un HC double jupe Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
Vinki
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 2853
Age : 24
Localisation : france , sud , 04
Emploi/loisirs : collégien
Humeur : zZzZ ...
Date d'inscription : 20/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Dim 3 Aoû - 10:47

cool sa , on peut voir une p'tite photo de l"'avancement ? Razz

sinon pour la jupe tu peux utiliser du sac poubelle de très bonne qualité

_________________
Revenir en haut Aller en bas
chyneuze.stb
Modérateur
Modérateur
avatar

Masculin Nombre de messages : 526
Age : 29
Localisation : St Barthélemy, Caraïbe
Emploi/loisirs : Technicien informatique / Bidouille / Electronique
Humeur : Sympa! Blagueur ;)
Date d'inscription : 24/06/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Dim 3 Aoû - 18:15

Vinki a écrit:
cool sa , on peut voir une p'tite photo de l"'avancement ? Razz

sinon pour la jupe tu peux utiliser du sac poubelle de très bonne qualité

Dans quelque minute j'en poste une Wink

Vinki a écrit:
cool sa , on peut voir une p'tite photo de l"'avancement ? Razz

sinon pour la jupe tu peux utiliser du sac poubelle de très bonne qualité

Je sais Wink j'y ai penser, je prendrai les sac poubelle pour le tri du verre, ils sont transparent et très résistant Wink
Revenir en haut Aller en bas
http://www.chynehome.com/
BlackOps
Habitué du marteau
Habitué du marteau
avatar

Masculin Nombre de messages : 947
Age : 23
Localisation : Devant mon écran
Emploi/loisirs : Airsoft, jeux vidéos, pc, bricolage, musique, patator, guitare.
Humeur : Cool ^^
Date d'inscription : 29/05/2008

MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!   Dim 3 Aoû - 18:39

Avant il y avait les jouets made in china et maintenant c'est made in chyneuse.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Hovercraft R/C "Made In Chyneuze"!

Revenir en haut Aller en bas

Hovercraft R/C "Made In Chyneuze"!
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» Magazine " Made in Japan "
» ..VERS LA FIN DE "MADE IN CHINA", L´AFRIQUE..
» Des poneys "made in Chili"?
» Le bois "made in Sylvania"
» Couvercle "made in Toki" pour moulin manuel Hario Skerton.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Brigole forum :: Vos Réalisations :: Les petits et gros Modélismes-
Sauter vers:
