1ère arbalète à ressorts

L'idée d'une arbalète à ressorts que j'ai depuis longtemps dans ma tête à enfin prit jour.

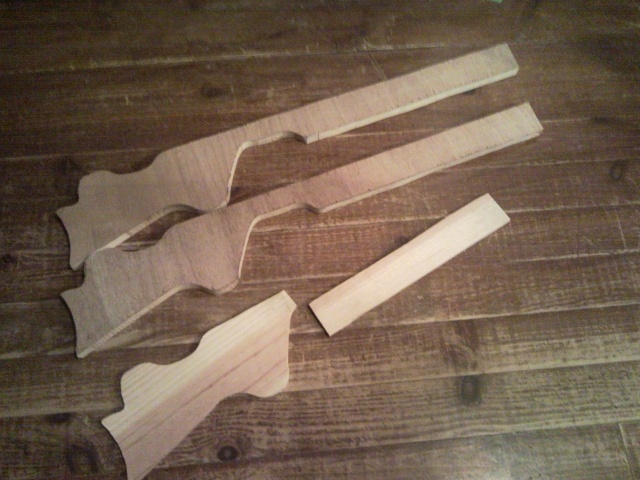

Aujourd'hui après avoir fait le patron sous solidworks, j'ai coupé la base (x2)
plus la partie du milieu.
J'ai tout le matériel nécessaire (poulies,cordes,élastique,ressorts,rail ...) 100% de récup.
Le principe sera le même que celui de vinki. J'aimerais bien faire une arbalète moderne donc peinture, finition alu ...
Dimensions : 16 cm de hauteur , 80 cm de longeur
Demain ponçage et commencement de la partie mécanique.
Photos :

Ca commence bien,mais j'espère que tes ressorts ne sont pas trop puissants car ce bois est tout sauf solide (j'en ai a la maison)

ta crosse est jolie,mais l'appuie-joue est un peu zarb

hey ! ho ! le copie d'idée
je plaisante bien sur , je suis présser de voir l'avancement de tes travaux bonne chance et tient nous au courant :D

ps : je pense aussi que ton bois est pas super costaud , après pour une puissance moyenne sa ira mais va pas trop haut non plus

Effectivement mon bois n'est pas super ! Mais je vais mettre un paquet de renforts métallique comme les barres pour les charpentes.
Mais j'avais que sa, je fini celle la je regarde ce que sa donne si jamais c'est pas top je prendrais du médium où autres.
Pour l'appuie-joue j'ai pas voulu en faire un spécialement car je serais pas dans cette position de tir. J'ai fait sa pour mettre par la suite une lanière.
La ou je me pose des questions c'est de trouver la bonne longueur d'espacement pour les poulies , longueur et résistance des ressorts optimales, longueur de corde.
Je sais pas comment obtenir les meilleurs résultats en calculant je ne sais comment ...

En testant!

Comme toujours lorsque quelqu'un rencontre des problèmes sur une arbalète,je te conseille de t'inscrire sur Webarcherie,des gens expérimentés pourront t'aider

J'ai l'impression qu'ils sont plus spécialisé dans les arcs il faut poster ou ?
Merci
EDIT : j'ai trouvé !

http://webarcherie.com/forum/index.php?showforum=82

ici :p

les membres sont très sympas,et ils t'aideront volontiers.Pour te dire,un membre m'a même fait une noix d'arbalète en inox,gratuitement!!!(mais va pas lui demander de te faire pareil hein ,j'y fait pas de la pub xD )

Vinkiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii ! Viens témoigner :p

C'est posté
http://webarcherie.com/forum/index.php?showtopic=22891

Projet interessant, j'ai hate de voir ce que ça va donner !

Beau projet
mais c'est vrai que le bois risque de te peter a la gueule la donc attention

je plussoie , web archerie c'est le top ! dès que ta une question tu vas la bas et t'as des vrai pro qui te répondent

Snif pour l'instant pas eu grand chose à part Néo

faut être un peu patient

en général c'est le WE vers 2 heures du mat qu'il y a le plus de monde

Bon alors.
Elle est presque fini, j'ai fait les poulies ...
Par contre il y en a deux qui sont nul pas assez résistante vu la force engendrée.
Donc je vais en acheter lundi en fonte.
Les photos arriveront demain car la avec l'éclairage c'est nul.
Voila

très presser de voir une phot :D

Ahah trop hate de voir ça

Voila voila les photos.
Il reste à faire :
-Remplacer les élastiques par les ressorts.
-Fixer les barres de renforts.
-Trouver une noix et la gâchette en acier parce mon étain n'a pas tenu.
-Remplacer les poulies de devant par des vraies poulies en fonte.
-Mettre les plaques de renforts.
-Couper les vis ainsi que la corde en trop .
...
Pas mal de choses mais sa avance je néglige rien devant la force engendré de l'arbalète, il faut que sa tienne.

Photos :

Spoiler:

oula c'est du beau boulot !

C'est bien,mais remplace ces poulies de tiroir par des poulies marine!
Ca ne m'étonnerait pas que celle ci se brisent à la détente ;=)

Les poulies de devant sur la tige blanche ou les autres ?
Celle de la tige blanche seront remplacés comme dit plus haut.
Celle sur le bois sont bien résistantes car c'était des roues que j'ai meulé.

Je parlais de celles sur le bois

Ce sont les fixations qui me font peu aussi,fait bien gaffe,surtout que t'as pas utilisé le meilleur bois

ouaw super :D je suis presser de voir des photo de test une fois qu'elle aura les ressort

par contre pour les poulie qui sont le plus devant , le fait que l'axe ne tienne qu'en bas sa craint pas un peu ? parceque c'est sur que sa simplifie le truc mais si sa tient pas trop ...

en tout cas elle est superbe , bravo

Lol ne t'inquiète pas vinki, celle que j'ai repéré elles sont top.
En fonte plus large, je vais mettre l'ensemble dans un "U" et donc sa va bien tenir.

Oua..... magni.... magnifique !!!! trop belle franchement ! bravo
