Eclairage pour cerf-volant (Plans page 9)

Salut salut,

Figurez-vous que l'autre jour quelqu'un m'a raconté qu'il avait vu un cerf-volant lumineux de nuit à la plage. Je n'ai pas bien capté si c'était le cerf-volant lui même qui éclairait (phosphorescence) ou si il était équipé de lumières, mais en tout cas l'idée m'a paru bonne: en effet ça peut être un bon moyen de continuer à voler même de nuit et en plus ça doit être fort joli


J'ai donc décidé de réaliser un montage éclairant pour mes CV.

Contraintes:
- la lumière doit être clairement visible depuis le sol (25m de lignes).
- Si possible avoir différentes couleurs pour différencier les deux côtés du cerf-volant.
- faible consommation électrique et faible tension d'alimentation (je ne peux pas embarquer une batterie 12v sur un CV ) pour avoir une autonomie correcte.
- le montage doit être amovible et ne pas dégrader le cerf-volant (pas de découpe de la voile, pas de couture supplémentaire, etc...

Choix:
Faible conso, faible tension, forte luminosité: il me fallait utiliser des LEDs. Malheureusement la plupart des LEDs que l'on peut récupérer dans les vieux appareils électroniques sont à lumière diffuse et j'avais peur que ce ne soit pas suffisant. Je suis allé jeter un oeil chez Conrad pour me faire une idée: il y a bien des LEDs à forte luminosité mais elles reviennent assez cher (3€ pièce facile) de plus je n'ai aucune idée de ce que "forte luminosité" veut dire en pratique sur un cerf-volant en mouvement se baladant à 25m.... Il y a aussi des ensembles de LEDs en ligne qui auraient été parfaits, mais là encore il faut compter 20-30€ pour une dizaine de diodes et l'alimentation est au mieux en 12V....

En testant des diodes de récupération de bordel, j'en ai trouvé une rouge de 3V qui éclaire très bien (issue du célèbre "porte-clef lumineux" fabriqué en classe de techno en6ème :D), mais bon une seule diode ça faisait léger quand même. Je suis donc allé me promener à Bricorama histoire de voir si je ne pouvais pas trouver une lampe torche à LEDs pas cher ou quelque chose comme ça. Et là miracle: je trouve des spots d'éclairage à LEDs. J'en choisit un qui est équipé de 6 bleues, 6 rouges et 6 vertes (mais bon 15€ quand même...).

J'ai donc éclaté le verre du spot pour avoir accès à l'intérieur, ensuite je l'ai branché sur le 220V puis j'ai mesuré les tensions en sortie du petit circuit convertisseur: les diodes bleues et vertes sont alimentées en 3V et les rouges en 2V.

Mon montage sera donc équipé de deux piles de 1,5V. malheureusement les diodes rouges ne supportent pas la tension de 3V plus de 10 secondes, je vais donc être obligé de trouver une résistance adéquate pour les protéger. Pour l'instant je n'ai donc utilisé que les bleues et les vertes.

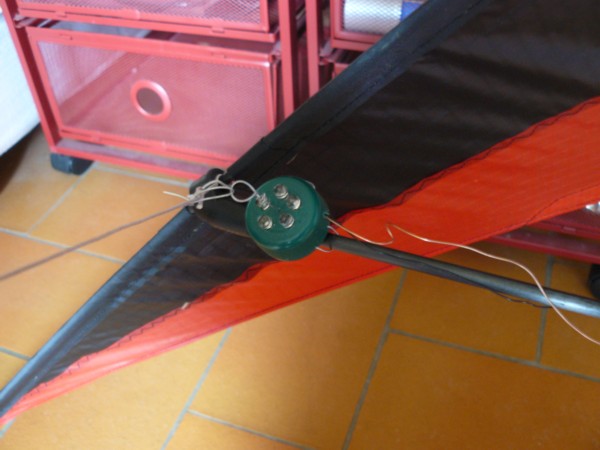

Chaque couleur est montée en "spot" dans un bouchon de boisson gazeuse équipé de 5 LEDs passées dans des trous percés dans le bouchon. Toutes les diodes sont montées en parallèle. J'ai ensuite rempli le bouchon de colle chaude et placé un petit opercule en plastique à l'arrière pour que ça ait l'air propre:





Comme vous pouvez le voir, les spots sont fixés sur les vergues près du bord d'attaque. Un fil de fer les lie aussi aux lignes pour qu'ils soient toujours orientés dans la direction de tension des fils.


Les piles sont placées à l'arrière sur la spine et un peu vers le bas: elles remplacent le lest de 20g qui était présent pour favoriser les rotations.



Les fils sont moches mais ça ne se voit pas de loin. Ils sont volontairement trop longs et pendouillent pour éviter que ça n'arrache les soudures si ils venaient à se tendre à cause de déformations du CV.

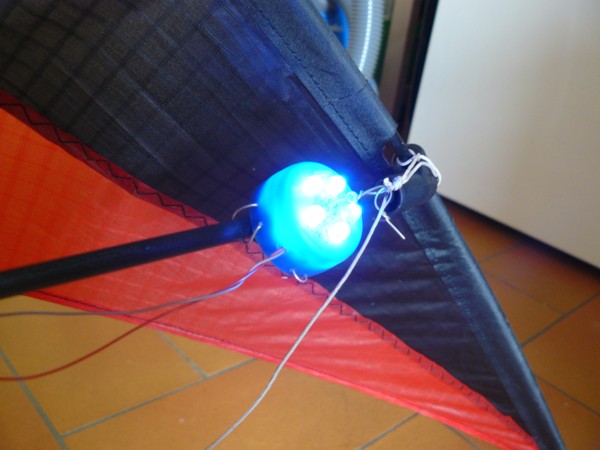

Voilà ce que ça donne une fois branché:



Je l'ai testé en vol: ce n'est pas assez lourd pour plomber le comportement du CV, et on voit bien les sopts alors que je n'ai volé que de jour.

Je suis pressé de le tester de nuit.

Je pense qu'à l'avenir je modifierai le système pour faire une série de points lumineux le long des bords d'attaque. J'ai aussi pensé faire courir des fils électriques fins le long des lignes pour avoir une batterie au sol, ce qui permettrait de mettre n'importe quel type d'éclairage, mais ça me paraît bordélique au niveau de l'emmêlage des fils.

Et puis mes LEDs ont un inconvénient: comme les diodes utilisées sont assez directionelles (elles n'éclairent que sur un angle de 10-20°), dès qu'on essaie une figure sur le ventre ou sur le dos (tortue, lazy susan...) on ne voit plus les spots. Ce qui est embêtant vu qu'on risque d'être limité aux loopings. Bon de toutes façons je ne suis pas un grand freestyler mais j'aurai aimé pouvoir m'entraîner la nuit

Si vous avez d'autres idées ou si vous connaissez d'autres moyens d'éclairage utilisables n'hésitez pas à m'en faire part !!

Trop beau ,
Normalement si tu vois la lumière le jour, tu les vois mieux la nuit, non?
Sinon si tu met un fil electrique ultra fin le long de lignes...
Mais ca fera trop lourd...

PS: tu l'a acheté ou ce cert volant, je vais m'y mettre, et pour quel prix?

super coool

met un cache en papier calque devant tes leds, tu les verra mieux en looping
sinon beau boulot et petite histoire interessante

Virgul a raison, si tu met un cache tu pourra voir a plus de 15°...

Tu pourra prendre une photo de nuit si ca fontionne?

Citation :

Mais ça fera trop lourd...

Oh pas forcément, là j'ai utilisé du fil de câble téléphonique qui est très fin, sur les 25m des deux lignes ça ferait 100g à tout casser. Avec mon frère quand on a eu nos premiers cerfs-volant (des delta qui faisaient 1m50 d'envergure) on se faisait trainer à plat ventre sur la plage, alors c'est pas quelques centaines de grammes qui vont faire peur à un cerf-volant :D

Le problème des fils c'est que j'ai peur que ça s'emmêle et que ça soit long à ranger mais tu me diras, je peux toujours essayer !

Pour le cerf-volant en lui même, c'est un Lynx Pilot de chez Atelier Création. Je l'ai acheté là: http://www.bilboquet.com/

Tout bien réfléchi j'aurai peut-être du me contenter d'un Lynx normal, mais en même temps là j'ai un super cerf-volant. (J'ai aussi un vieux Nitro, un ancien modèle de chez Atelier)

-Tiens, il n'est plus en vente chez Bilboquet.... bon, le Lynx Feather m'a coûté 150€ avec les lignes de 25m, les sangles, les bloqueurs de Yoyo et le lest de queue amovible. -

Atelier est une super marque et je pense que tu peux acheter leurs modèles les yeux fermés, mais je ne suis pas un spécialiste et il y a sûrement d'autres marques super que je n'ai pas essayées, renseigne-toi bien sur le net. Apparemment l'i-Pop est très bien pour un bon prix:

http://www.bilboquet.com/marque/20/7_32440_ipop_atelier_kites_atelier_kites.html

(Va voir les commentaires en bas de page)

Par contre je te déconseille d'acheter chez Décathlon ou un magasin dans le même genre: c'est un peu comme jouer à la roulette russe. Je dis ça par expérience: nos premiers CV achetés dans des boutiques du genre à 20-30€ étaient super mais un jour mon frère a dépensé 50€ pour une vraie daube!! Donc méfie toi.


Sinon pour les figures ce site est sympa avec des animations et tout:

http://www3.sympatico.ca/mcferland/index.html

Pour l'instant je passe le pancake et la tortue, le lazy susan (rotation sur le dos) quand je suis inspiré, le passage en yoyo (mais pas la sortie ) et l'axel une fois sur 30, mais ça va venir!

Edit-> bonne idée pour le cache. Pour la photo je vais tenter mais ça risque d'être chaud. Enfin avec un peu de bol ça fera de belles trainées bleues et vertes sur fond noir :D

Edit2-> j'ai retrouvé une vidéo sympa d'un gars utilisant un Lynx Feather:

https://www.dailymotion.com/relevance/search/cerf-volant%2Bfreestyle/video/x14qc3_lynxfeatherinparis200450_ads

Bien évidemment, lui, il est bon

150 Euros pour un bout de tissu, c'est cher, mon oncle sais en faire un home made...Malheureusement, il n'est pas en France

Ben oui évidemment c'est cher, mais bon ça dépend ce que tu veux faire et du vent qu'il y a chez toi.

L'i-Pop est à 59€ et l'Oxygen à 39€. Vu les commentaires l'i-Pop est un trés bon CV. Malheureusement l'Oxygen n'a pas de commentaires donc pas moyen de savoir.

Tu trouveras de CV à 15€ à Décathlon mais bon ce sera peut-être juste bon à faire des loopings (et encore). Ce que tu payes ce n'est pas le tissu mais la qualité de conception et de fabrication. Je peux te dire que quand je suis passé du cerf-volant de base que j'avais au début (et qui volait très bien pourtant) au Nitro de chez Atelier, je suis tombé sur le cul: une précision de folie, un agrément de vol multiplié par 2, un cerf-volant qui vole avec un pet de mouche en guise de vent.... et je peux te dire que c'est agréable de pouvoir voler alors qu'il n'y a presque pas de vent!

Va faire un tour sur le forum de Bilboquet si tu veux des conseils à l'achat.

vraiment pas mal !
de plus tu peux aussi le peindre avec de la peinture phosporescente , il se chargera en lumière le jour et la nuit il brillera entierement !!

Oui mais je ne veux pas modifier le cerf-volant en lui-même. Cela-dit c'est une bonne idée, il y a peut-être moyen de rajouter des plaquettes phosphorescentes.

Tu trouves ça où la peinture phosphorescente?

Très sympa en plein nuit je pense !!
Bien pensé

A oui en passant, change ton boitier de pile 6x1.5 Volt et remplace le par un 9 volt, Ca va alléger le poids

C'est 2*1,5V

Mais pourquoi pas 9V pour la prochaine évolution? C'est une bonne idée j'avais même pas pensé aux piles de 9V

Par contre la capacité des piles de 9V est autour de 500mAh (ce qui donne 4,5 Wh) contre autour de 2000Ah pour des 1,5V (ce qui donne 6Wh pour les deux piles). Donc grosso-modo j'aurai la même puissance disponible, c'est cool.

perso si j'ai un truc a te conseiller c'est de gardé ton système de 2 pile AA, et par contre que tu prenne des pile rechargeable de 1,2V a 2200mA, tu aura une plus grosse capacité et tu pourrai mettre pas mal de couple de led en parallèle comme sa

PS: Pour info!:
-les pile de 9V de type alcalin (non rechargeable) on une capacité de meme pas 100mA (non pas 500mA)
-Les pile de 1,5V de type alcalin (non rechargeable) en taille AA on une capacité de tout juste 700mA voir 800mA (non pas 2000mA)

-les pile de 9V de type Ni-MH (rechargeable) on une capacité d'environ 180mA (j'ai rarement vu plus gros... a part une fois une de 200mA)
-Les pile de 1,5V de type Ni-MH (rechargeable) en taille AA on une capacité allant de 1800mA a 26000mA

Après il y a les Lipo qui on un très bon rendement pour de très petite taille

Citation :

PS: Pour info!:
-les pile de 9V de type alcalin (non rechargeable) on une capacité de meme pas 100mA (non pas 500mA)
-Les pile de 1,5V de type alcalin (non rechargeable) en taille AA on une capacité de tout juste 700mA voir 800mA (non pas 2000mA)

Attends je suis allé vérifier sur les sites constructeurs et des fiches techniques, les alcalines ont généralement des capacités supérieures aux rechargeables (550-600Ah pour les 9V et jusqu'à 3000 pour les AA)


Mais bon bref effectivement je préfèrerai des rechargeables hélas 2,4V ne sont pas suffisant pour allumer les LEDs (je viens de tester, en fait ça marche avec rechargeable + alcaline soit 2,7V), c'est dommage. Bon d'un autre côté j'ai quelques piles AA d'avance récupérées dans des flashs


PS: j'ai dit une connerie plus haut mon CV n'est pas un Lynx Feather mais un Lynx Pilot, soit le modèle au-dessous, le Feather étant l'ultra-léger de la gamme.

Au pire, tu prend 2 piles rechargeables de plus

J'adore ce que tu fais Prof

Professeur Schmoll a écrit:

Citation :

PS: Pour info!:
-les pile de 9V de type alcalin (non rechargeable) on une capacité de meme pas 100mA (non pas 500mA)
-Les pile de 1,5V de type alcalin (non rechargeable) en taille AA on une capacité de tout juste 700mA voir 800mA (non pas 2000mA)

Attends je suis allé vérifier sur les sites constructeurs et des fiches techniques, les alcalines ont généralement des capacités supérieures aux rechargeables (550-600Ah pour les 9V et jusqu'à 3000 pour les AA)

Ok
mai moi cela me parait étrange... moi je te disais sa par expérience vécu... c'est vrai aussi que je faisais des décharge a plus de 25 ampère sur des pile alcaline (autrement dis a plus de 10C de pille rechargeable de 2200mA )

Ah oui 25A quand même ! Doit y avoir une énorme dissipation dans la pile en effet, ça vient peut-être de là.

Sinon les valeurs que j'ai trouvées sont sur des datasheets comme celles-ci:

http://www1.produktinfo.conrad.com/datenblaetter/650000-674999/650330-da-01-en-Energizer_Alkali-Mangan_MignonLR6_1_5V.pdf

Et là après vérification ils donnent la capacité mesurée pour une décharge de 25mA donc ça vient bien de là.

Malheureusement Diabolo, si je prend des piles rechargeables en plus, j'aurai une tension trop forte cette fois-ci, il faudrait que je trouve une résistance adaptée.

Sinon apparemment la consommation des deux spots est de 20mA, ce qui me paraît un peu faible (En même temps c'est mesuré avec un Métrix datant de Mathusalem, c'est un modèle à aiguille pour vous donner une idée du truc ).

Donc pour l'instant je vais garder mes deux piles alcalines. Il y a du vent je vais sortir mon CV cet aprem et peut-être ce soir aussi, j'espère que je pourrai faire des photos !

une led consomme 20 mA, donc 10 leds plus a mon avis, verifie sur la notice de ton truc comment lire les données, sur le mien( un truc a aiguilles), il faut parfois multiplier la valeur

Merci, ça va je sais lire un multimètre

Non mais le machin il a au moins 20 ans et les trois plus petit calibres de la fonction ampèremètre ne marchent plus.

De plus toutes les LEDs n'ont pas la même consommation, mais c'est vrai que 20mA est une valeur raisonnable. J'ai essayé de mesuré une LED individuellement il me donne 5mA pour les vertes et 8 pour les bleues, ce qui est débile car ça ne correspond pas à la conso totale.

La lampe faisait 1,5W, ce qui veut dire que avec les 18 LEDs (disons 15 pour simplifier), ça fait 0,1W par LED. Sous 3V, ça donne 30mA par LED, sans compter la consommation du petit circuit imprimé et des résistances, on doit en effet s'approcher des 20mA.


EDIT-> Bon on est allé tester le truc avec un pote tout à l'heure, ça a marché mais comme il y avait beaucoup de vent et que l'ami en question n'a pas trop l'habitude du CV un choc assez violent par terre a endommagé le bloc de piles (une cosse s'est dessoudée) avant que je prenne des photos.

En tout cas cela m'a permis de faire un bilan des choses à améliorer:

-Deux spots sont insuffisants, on les distingue bien mais un troisième permettrait de mieux voir la forme en triangle et donc de mieux comprendre la position du cerf-volant à un instant donné.
-Le spot vert était plus faible que le bleu. Il faut que je vérifie mais je crois que des LEDs vertes ont grillé, il est aussi possible que ce soit un court-circuit.
-Je vais devoir revoir la façon de maintenir les piles.

Double post mais pour signaler ceci:


On est allé tester le truc avec un pote tout à l'heure, ça a marché mais comme il y avait beaucoup de vent et que l'ami en question n'a pas trop l'habitude du CV un choc assez violent par terre a endommagé le bloc de piles (une cosse s'est dessoudée) avant que je prenne des photos.

En tout cas cela m'a permis de faire un bilan des choses à améliorer:

-Deux spots sont insuffisants, on les distingue bien mais un troisième permettrait de mieux voir la forme en triangle et donc de mieux comprendre la position du cerf-volant à un instant donné.
-Le spot vert était plus faible que le bleu. Il faut que je vérifie mais je crois que des LEDs vertes ont grillé, il est aussi possible que ce soit un court-circuit ou de mauvaises soudures sur certaines diodes.
-Je vais devoir revoir la façon de maintenir les piles, et peut-être en profiter pour passer à un autre voltage.


Bon, cela dit je pense que c'était assez lumineux pour qu'on puisse espérer le filmer/prendre des photos avec un temps d'exposition long. Je vais aller dans un magasin d'électronique demain pour voir ce qu'ils ont comme LEDs et j'espère pouvoir vous fournir des photos avant la fin de la semaine

Oki, allors on passiante :p
et sinon des leds rouges ? ça peu le faire non ?

Oui, je vais voir si j'en trouve tout à l'heure (j'espère qu'il sont pas en vacances) sinon j'en trouverai bien quelque part.

Normalement j'aurai: vert d'un côté, rouge de l'autre, et bleu en haut. Et faut aussi que j'améliore la fixation des spots sur la structure, là ils ont tendance à bouger n'importe comment.

Si j'ai du bol et que y'a ce que je veux je pourrai disposer une quinzaine de LEDs en ligne sur chaque bord d'attaque !

Quelqu'un aurait une idée de support rectiligne ? (Tube IRL?)

Tube pvc ,le plus petit du marché si tu trouve, des petits trous a la perceuse et c'est bon
Ce sera joli

En fait, il y aurai pas moyen de les faires en clignotant ou autre? Comme sur les guirlandes de sapin

Pourquoi pas clignotantes, c'est une bonne idée pour plus tard mais pour l'instant je vais me contenter du plus simple.

Bon je n'ai pas pu avoir toutes les couleurs que je voulais, je vais essayer de récupérer du vert ailleurs.
